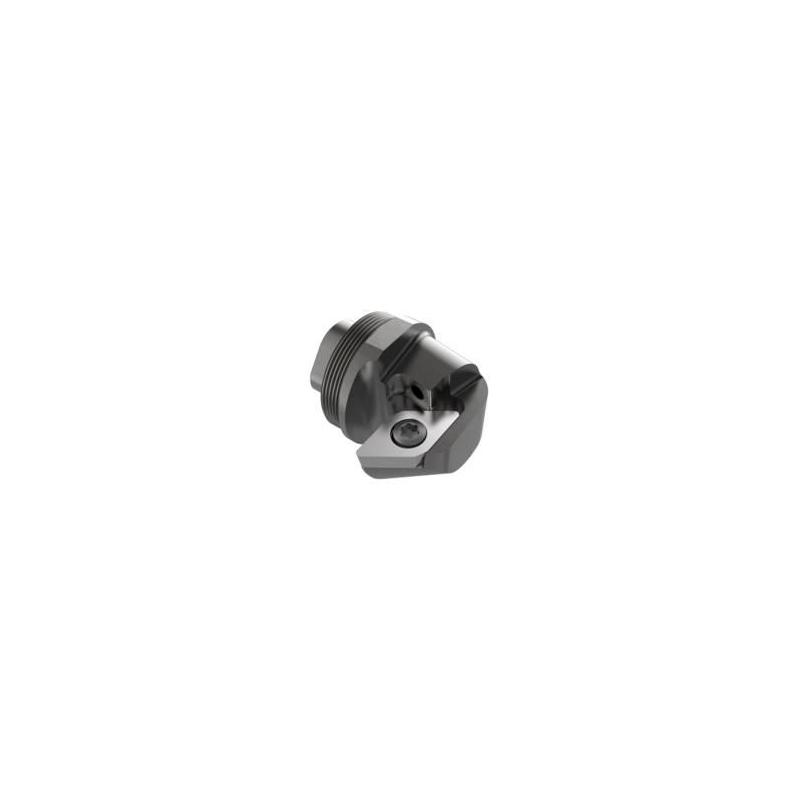

GL25-SDUCL-17012-11X Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.16

Celková délka

24.5 mm

Směr řezu [řez]

Left

Objednací kód produktu

GL25-SDUCL-17012-11X

Označení produktu ansi

GL25-SDUCL-17012-11X

Item style code

309-09

Číslo položky

03211327

Připojení - strana stroje

GL25

Velikost a tvar destičky [PCD]

DC11

Velikost stopky a čtyřhranu

3

Připojení - strana obrobku

DC..11T3../DC..32.5.

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

32.0

Ortogonální úhel čela [deg]

0.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

93.0

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

122.0

Úhel sklonu [deg]

-6.0

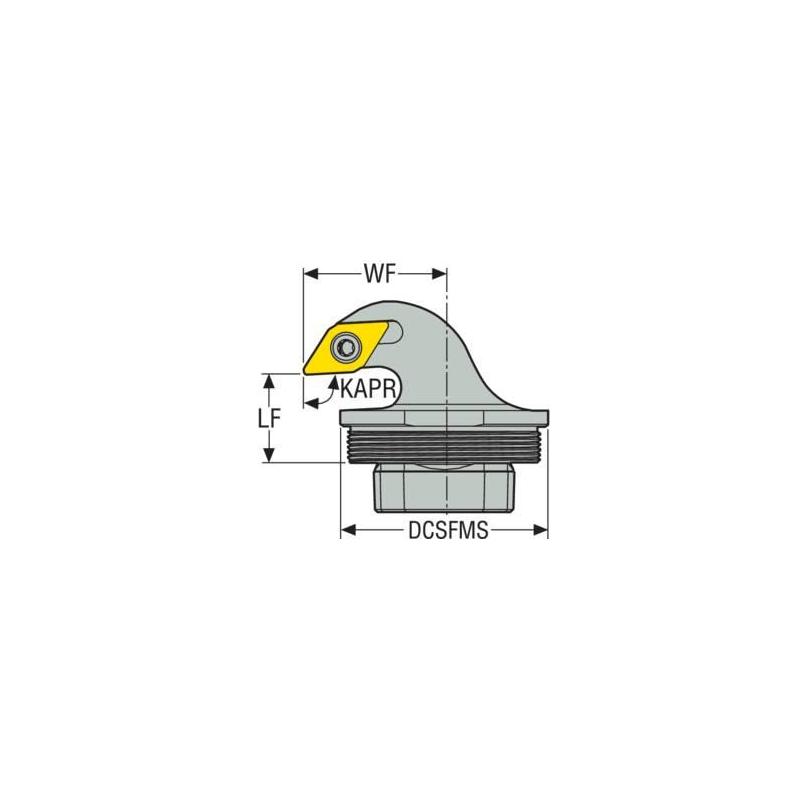

Funkční délka [mm]

12.0

Max. úhel zafrézování [deg]

31.772

Typ upnutí

GL-Connection

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

17.0

Max. radiální hloubka řezu [mm]

3.9

Maximální hloubka řezu [mm]

1.0

Axiální úhel čela [deg]

-0.3

Minimální vnitřní obráběný průměr 3 [mm]

250.0

Průměr stykové plochy ze strany stroje [mm]

25.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

0.0
