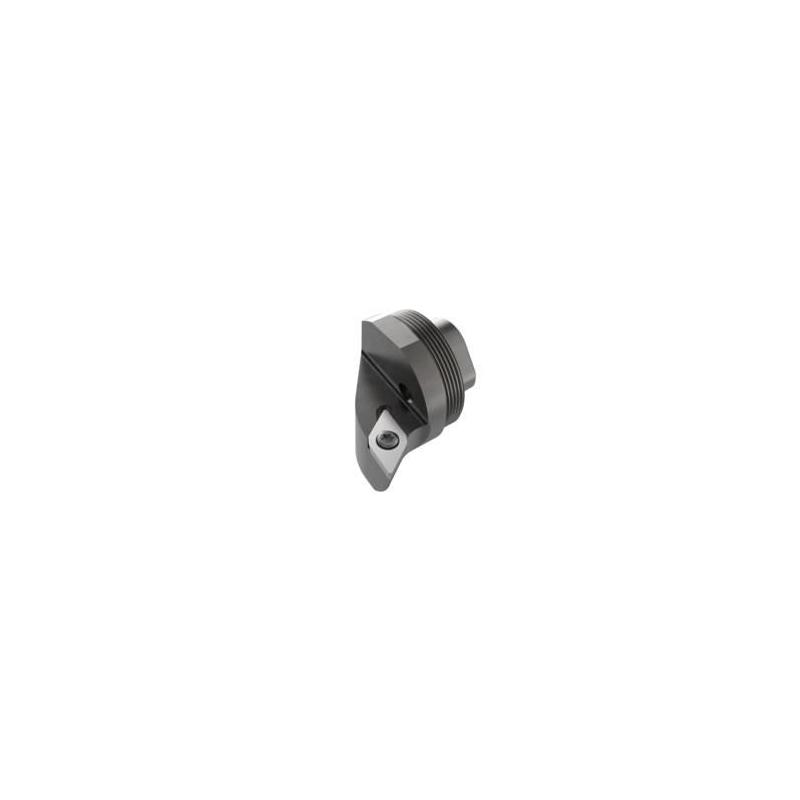

GL25-SDUCR-17020-07 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.2

Směr řezu [řez]

Right

Objednací kód produktu

GL25-SDUCR-17020-07

Označení produktu ansi

GL25-SDUCR-17020-07

Item style code

309-09

Číslo položky

03211320

Připojení - strana stroje

GL25

Velikost a tvar destičky [PCD]

DC07

Velikost stopky a čtyřhranu

3

Připojení - strana obrobku

DC..0702../DC..21.5..

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

32.0

Ortogonální úhel čela [deg]

0.0

Systém upínání destiček

S

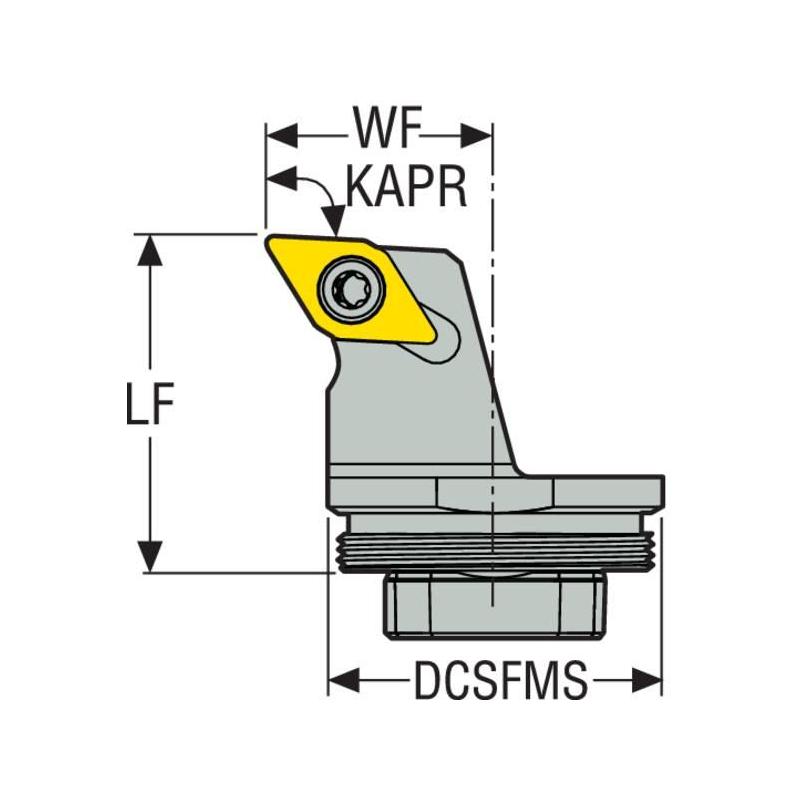

Úhel nastavení ostří nástroje [deg]

93.0

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

122.02

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

20.0

Max. úhel zafrézování [deg]

38.4

Typ upnutí

GL-Connection

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

17.0

Max. radiální hloubka řezu [mm]

4.38

Maximální hloubka řezu [mm]

0.66

Axiální úhel čela [deg]

0.0

Průměr stykové plochy ze strany stroje [mm]

25.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

0.0
