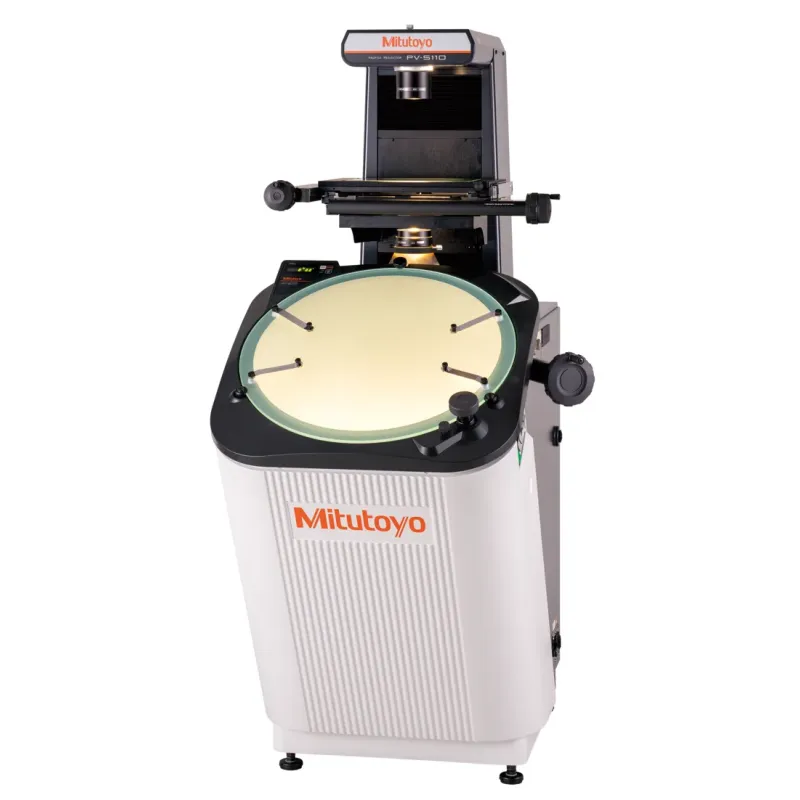

PV-5110

Parametry

Model

PV-5110

Napájení

220 - 240V AC, 50/60Hz

Hmotnost [kg]

210

Měřicí metoda

Lineární pravítko

Procházející osvětlení

Světelný zdroj: Halogenová žárovka (24V, 150W)
Optický systém: Telecentrický zoom
Funkce: 2-stupňový (vysoký/nízký) přepínač jasu, filtr pohlcující teplo, chladicí ventilátor

Osvětlení dopadajícím světlem

Zdroj světla: Halogenová žárovka (24V, 150W)Optický systém: Vertikální osvětleníFunkce: Nastavitelný chladič objektivu, šikmé osvětlení (pro 5X, 10X a 20X), teplo pohlcující filtr, chladící ventilátor

Největší rozměry stolu v ose XY [mm]

380 x 250

Rozlišení [mm]

0.001

Rozsah měření XY [mm]

200 x 100

Účinná plocha stolu v ose XY [mm]

266 x 170

Promítnutý obraz

Převrácený

Promítací matnice

Využitelný průměr: 508 mmMateriál matnice: Jemně broušené skloOtočení matnice: ±360°, jemný posuv a svorkaÚhel zobrazení: Digitální counter (LED)Rozlišení: 1' nebo 0,01° (přepínatelné)Rozsah: ±370°Přepínatelný ABS/INC mód, nastavení nulyVztažné čáry: Nitko

Promítací objektiv

10X (172-402) Volitelné: 5X, 20X, 50X, 100X

Přesnost zvětšení

Procházející osvětlení: ±0,1% nebo lepší
Dopadající osvětlení: ±0,15% nebo lepší

Stůl XY [mm]

200 x 100
