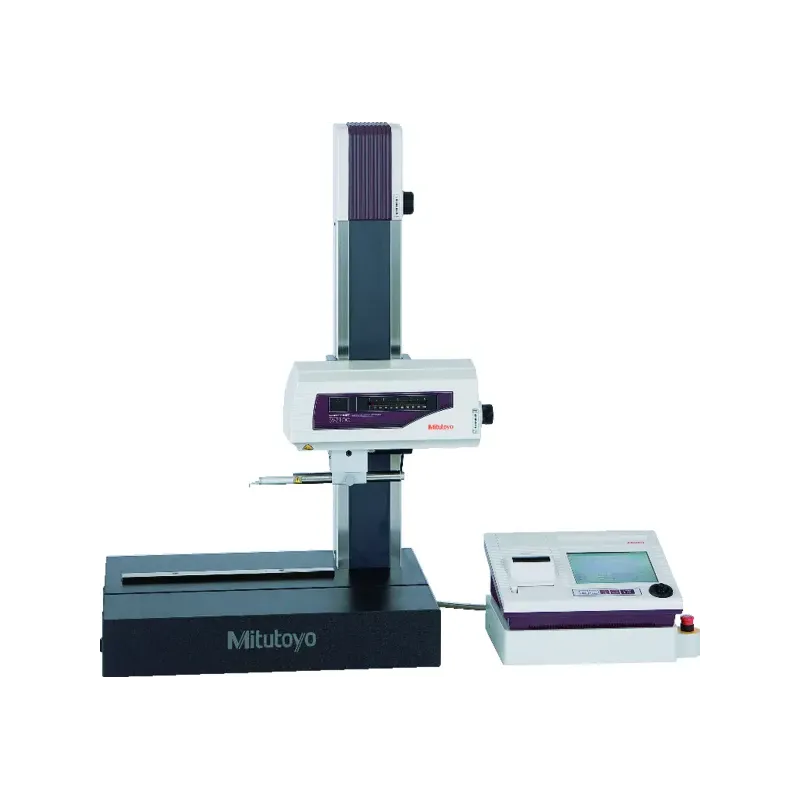

Drsnoměr Surftest SV-2100S4

Parametry

Rozsah měření

800 µm, 80 µm, 8 µm(up to 2,4 mm with an optional stylus)

Rychlost pohybu

X : 0-40 mm/s Z2 : 0-20 mm/s nebo ovládání joystickem

Normy

EN ISO, VDA, JIS, ANSI a vlastní nastavení

Měřicí metoda

Bez kluzné patky - diferenciální způsob

Rozsah posuvu [mm]

10

Rychlost měření

0,02 - 5 mm/s

Přímost posuvu [mm]

0,15 µm/100

Měřicí síla snímače [mN]

0.75

Úhel snímacího hrotu

60°

Poloměr snímacího hrotu [µm]

2

Profily

Skutečný profil (P), profil drsnosti (R), profil vlnitosti (W), MOTIF (R, W) a další

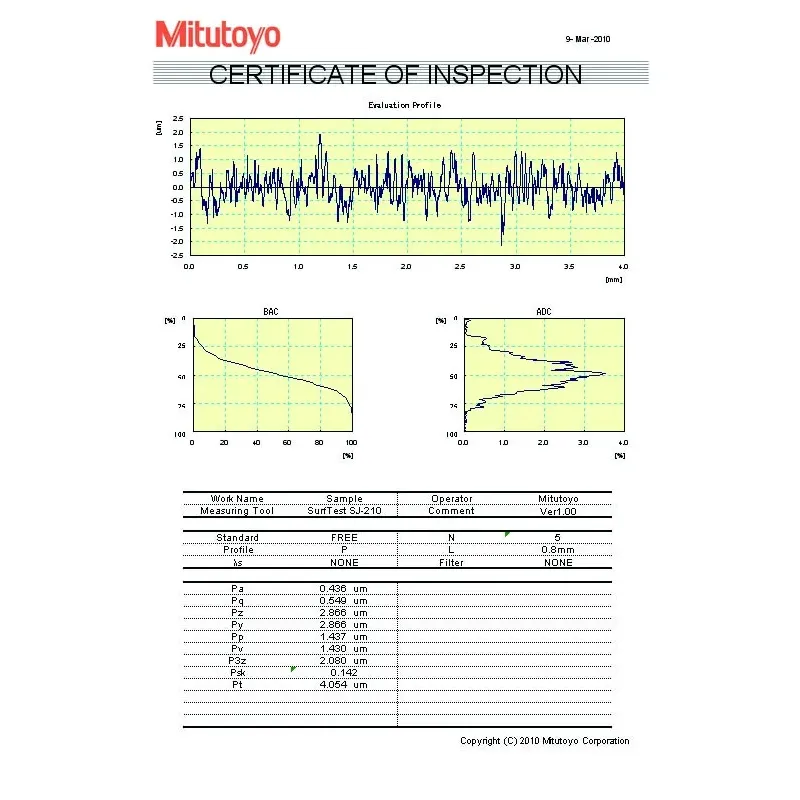

Grafická analýza

BAC, ADC

Digitální filtr

Gauss 2CR75, PC75, RobustSpline

Délka cut-off

λc : 0,03 mm, 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, 8 mm, 25 mm,80 mmλs : 0,25 µm, 0,8 µm, 2,5 µm, 8 µm, 25 µm, 80 µm, 250 µm, žádnáλf : 0,08 mm, 0,25 mm, 0,8 mm,2,5 mm, 8 mm, 25 mm, 80 mm, žádná

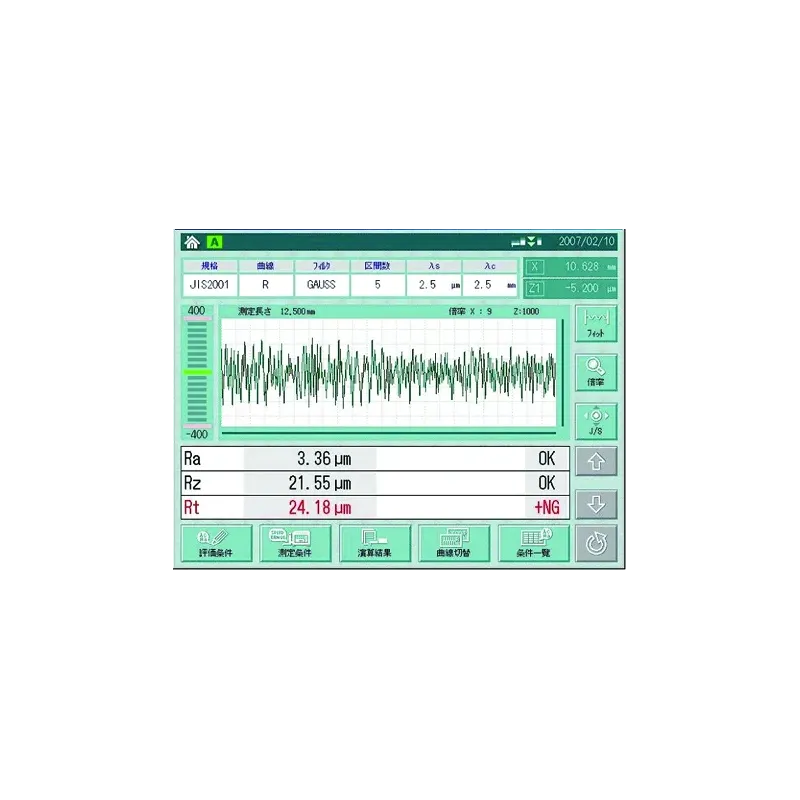

Vyhodnocovací jednotka

Vestavěná termotiskárna
