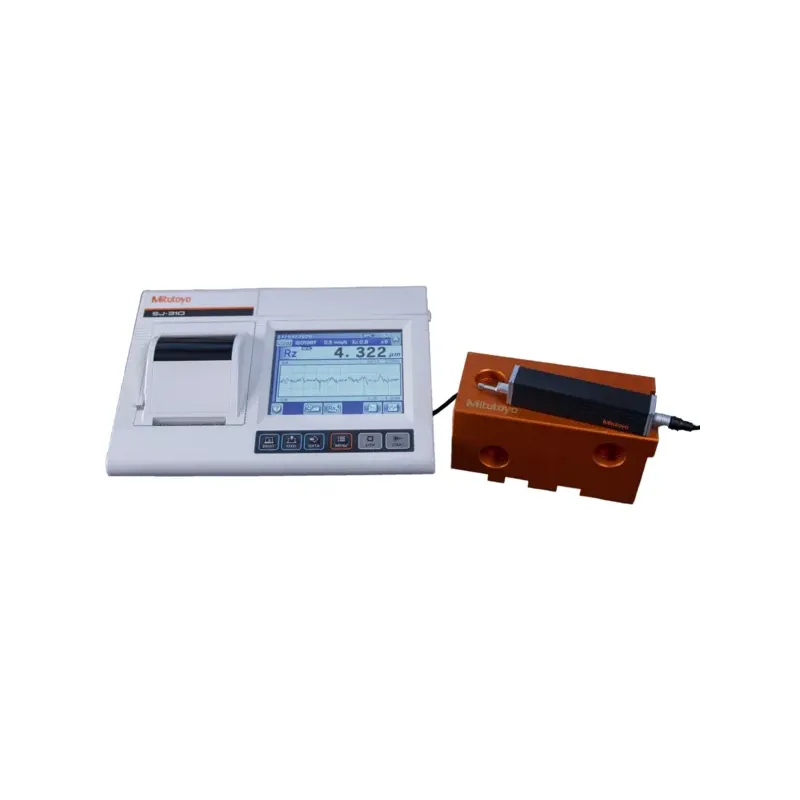

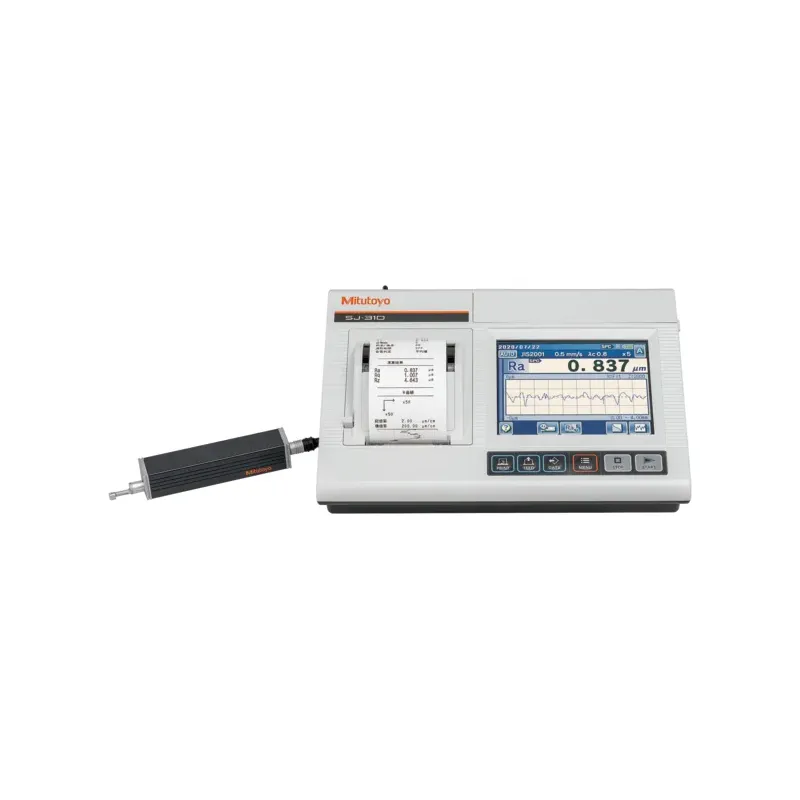

Surftest SJ-310R [mm]

Parametry

Rozhraní propojo. kabele

Rozhraní RS-232 C pro vstup/výstup, DIGIMATIC výstup, kompaktní flash karta

Palcové-Metrické

Metrické

Hmotnost [kg]

1.7

Délka kabelu [m]

1

Měřicí metoda

Indukční metoda

Měřicí síla snímače [mN]

0.75

Úhel snímacího hrotu

60°

Poloměr snímacího hrotu [µm]

2

Profily

Primární profil (P), profil drsnosti (R), DIN 4 776, MOTIF

Digitální filtr

2RC-75%, 2RC-75% (phase corrected), Gauss -50%

Délka cut-off

lc: 0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, 8 mm, ls: 2,5 µm, 8 µm, 25 µm

Vyhodnocovací jednotka

Termotiskárna (šířka tisku: 48 mm)

Snímací dotek

Diamantový hrot

Poloměr patky měření [mm]

40

Normy drsnosti

DIN, ISO, ANSI, JIS

Počet základních délek (L)

x 1, x 3, x 5, x L

Automatické vypínání

Automaticky po 5 minutách

Vyhodnocení tolerance

Horní/dolní mezní hodnoty pro tři parametry

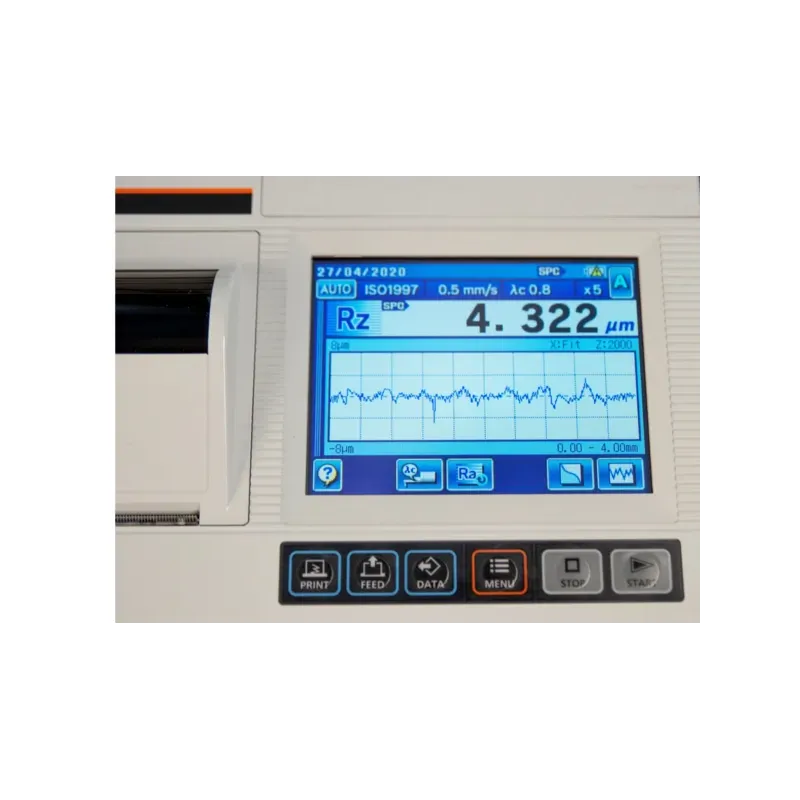

Rozsah zobrazení

Ra, Rq: 0,01 µm - 100 µm Ry, Rz, Rt, Rv, R3z, Rk, Rpk, Rvk, R, Rp, Rx, AR, W, Wx, Wte: 0,02 µm - 350 µm S, Sm: 2 µm - 4 000 µm HSC, Pc: 2,5/cm - 5 000/cm, Ppi: 6,35 - 12 700/inch dc: - 350 µm - + 350 µm Lo: 0,1 mm - 99 999 mm mr, Mr 1, Mr 2: 0 - 100%A1, A2

Měřicí (přítlačná) síla [mN]

0.75

Statistika

±F,Min,Average value, Standard deviation (sklom), Standard deviation (s), Pass Ratio Min,Average value, Standard deviation (nahoru/dolů)

Základní délka (L)

0,08 mm, 0,25 mm, 0,8 mm, 2,5 mm, 8 mm nebo zadáním
