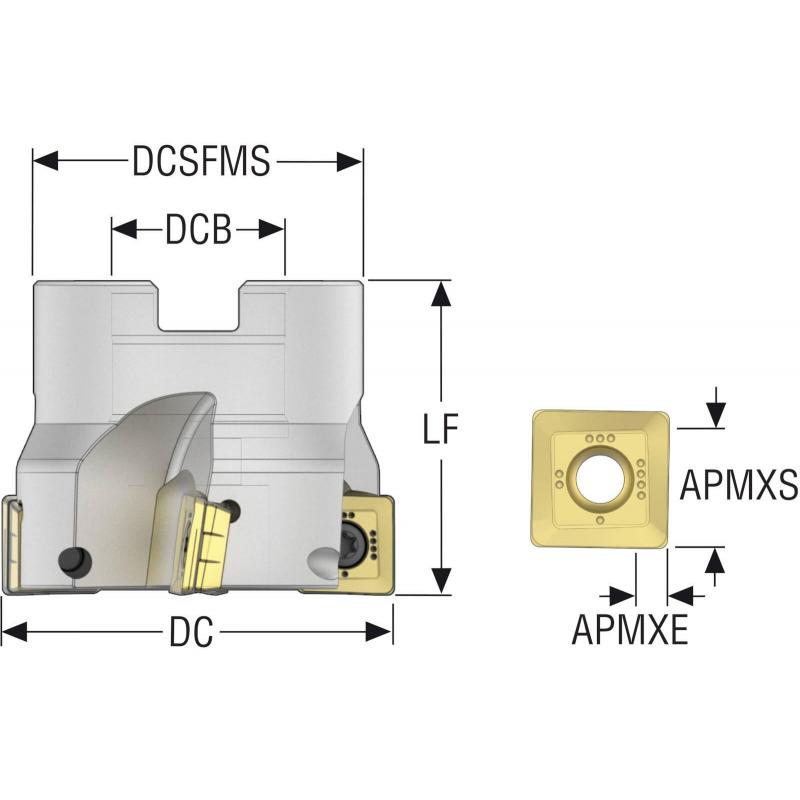

R220.99-0040-09-4T Fréza (těleso)

Parametry

Čistá hmotnost [kg]

0.18

Maximální otáčky

16600 rpm

Objednací kód produktu

R220.99-0040-09-4T

Označení produktu ansi

R220.99-0040-09-4T

Item style code

308-02

Číslo položky

75069190

Pocket seat code of the cutter

SONX09T3

Připojení - strana obrobku

SONX09T3

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-9.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

10.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

5.6

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

40.0

Průměr centrálního otvoru [mm]

16.0

Průměr stykové plochy ze strany stroje [mm]

35.0

Radiální úhel čela [deg]

-9.0

Šířka unášecí drážky [mm]

8.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

1.7

Tool item surface treatment

Blackened
