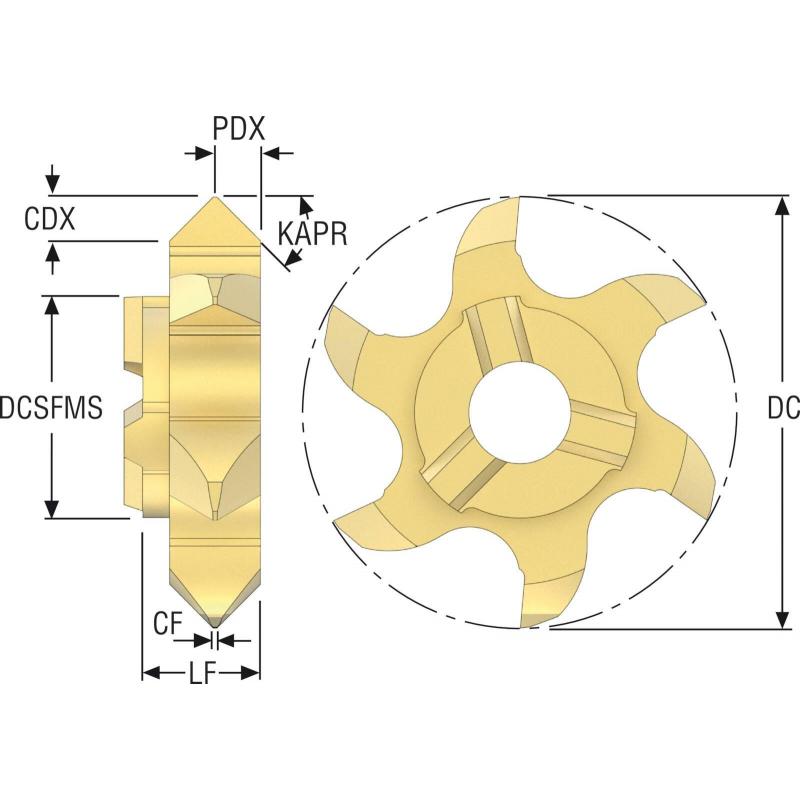

R335.14-177C45.09Z6-M02 F32M Frézovací kotouče Mini Disc pro frézování závitu 335.14

Parametry

Čistá hmotnost [kg]

0.0076

Třída řezného materiálu

F32M

Směr řezu [řez]

Right

Objednací kód produktu

R335.14-177C45.09Z6-M02

Označení produktu ansi

R335.14-177C45.09Z6-M02

Item style code

303-05

Číslo položky

03041968

Počet břitů

1

Typová řada nástroje

M

Typ řezné geometrie, technický

M02

Úhel čela destičky [deg]

5.0

Typ třídy

Carbide PVD

Maximální hloubka řezu břitové destičky [mm]

2.2

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

45.0

Funkční délka [mm]

5.8

Maximální hloubka řezu [mm]

2.2

Axiální úhel čela [deg]

0.0

Max. hloubka řezu v bočním směru posuvu [mm]

2.7

Obráběcí průměr [mm]

17.7

Průměr stykové plochy ze strany stroje [mm]

9.0

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Vzdálenost profilu ex [mm]

2.8

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Sražení dna [mm]

0.2
