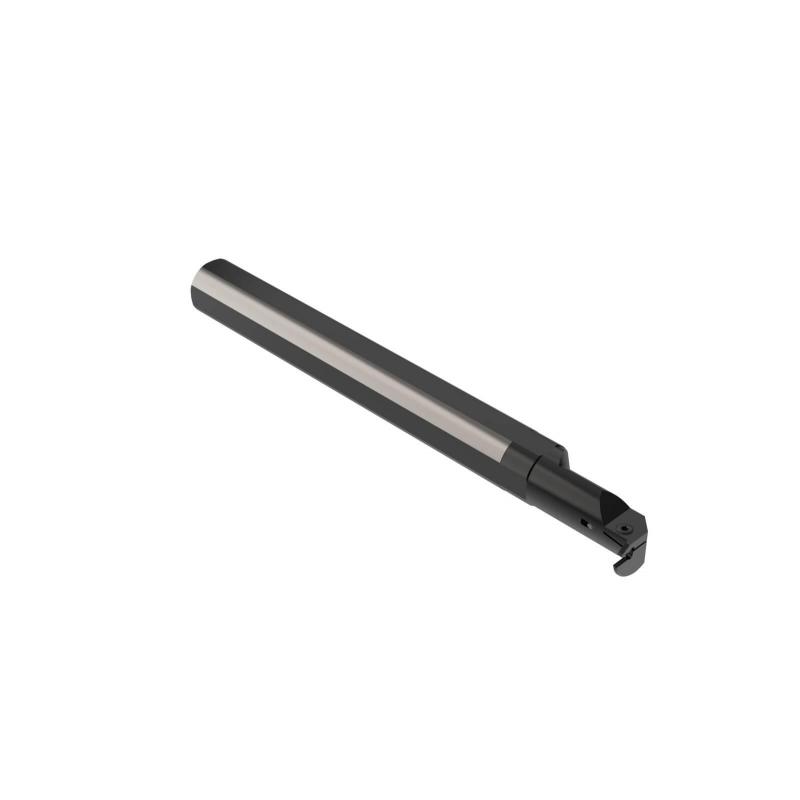

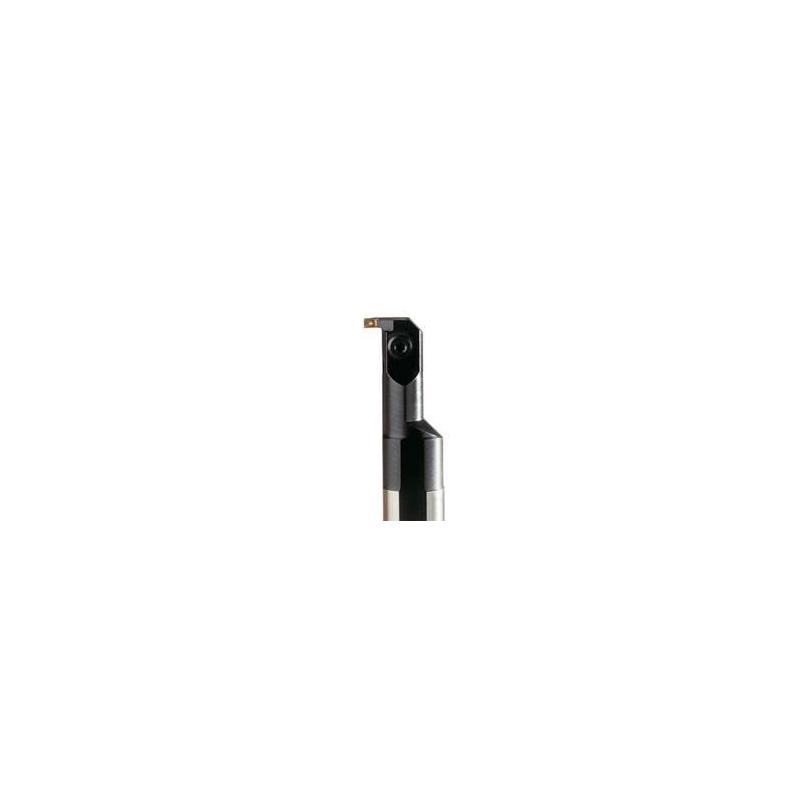

A20-CGJL1303 Držák MDT

Parametry

Čistá hmotnost [kg]

1.52

Utahovací moment

5.0 Nm

Směr řezu [řez]

Left

Objednací kód produktu

A20-CGJL1303

Označení produktu ansi

A20-CGJL1303

Item style code

309-05

Číslo položky

00061871

Připojení - strana stroje

31.75

Připojení - strana obrobku

LC..1304..

Šířka stopky [mm]

30.75

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

32.0

Průměr stopky / otvoru pro trn [mm]

31.75

Výška stopky držáku [mm]

29.75

Úhel nastavení ostří nástroje [deg]

90.0

Funkční délka [mm]

304.8

Délka hlavičky [mm]

78.49

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

25.4

Maximální hloubka řezu [mm]

10.49

Využitelná délka [mm]

50.0
