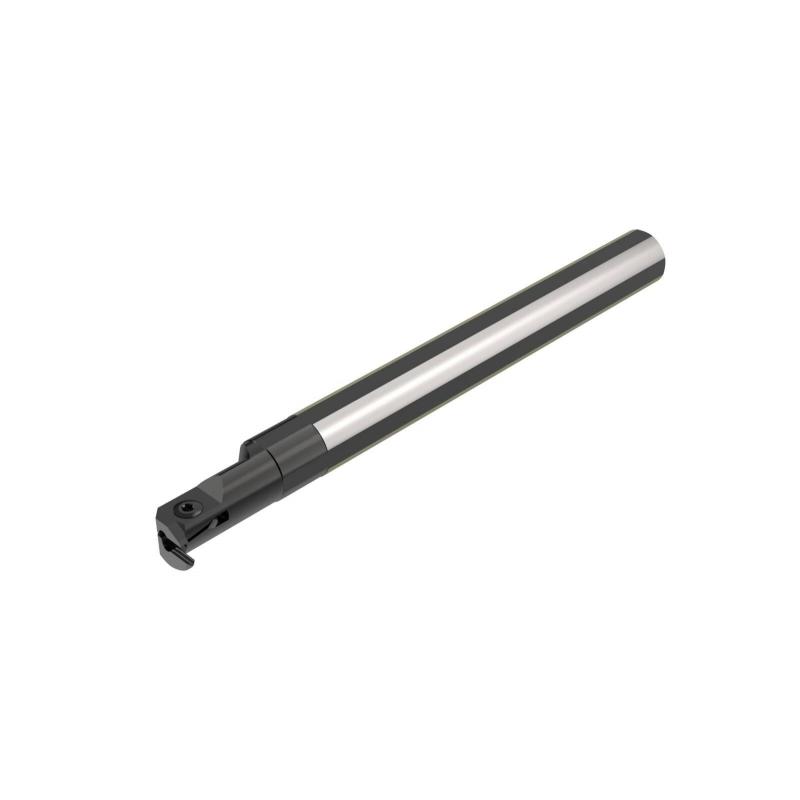

A12-CGFR1303 Držák MDT

Parametry

Čistá hmotnost [kg]

0.36

Utahovací moment

5.0 Nm

Směr řezu [řez]

Right

Objednací kód produktu

A12-CGFR1303

Označení produktu ansi

A12-CGFR1303

Item style code

309-05

Číslo položky

00061863

Připojení - strana stroje

19.05

Připojení - strana obrobku

LC..1303..

Šířka stopky [mm]

18.05

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

20.07

Průměr stopky / otvoru pro trn [mm]

19.05

Výška stopky držáku [mm]

17.05

Úhel nastavení ostří nástroje [deg]

90.0

Funkční délka [mm]

203.2

Délka hlavičky [mm]

51.05

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

14.48

Maximální hloubka řezu [mm]

5.48

Využitelná délka [mm]

30.0
