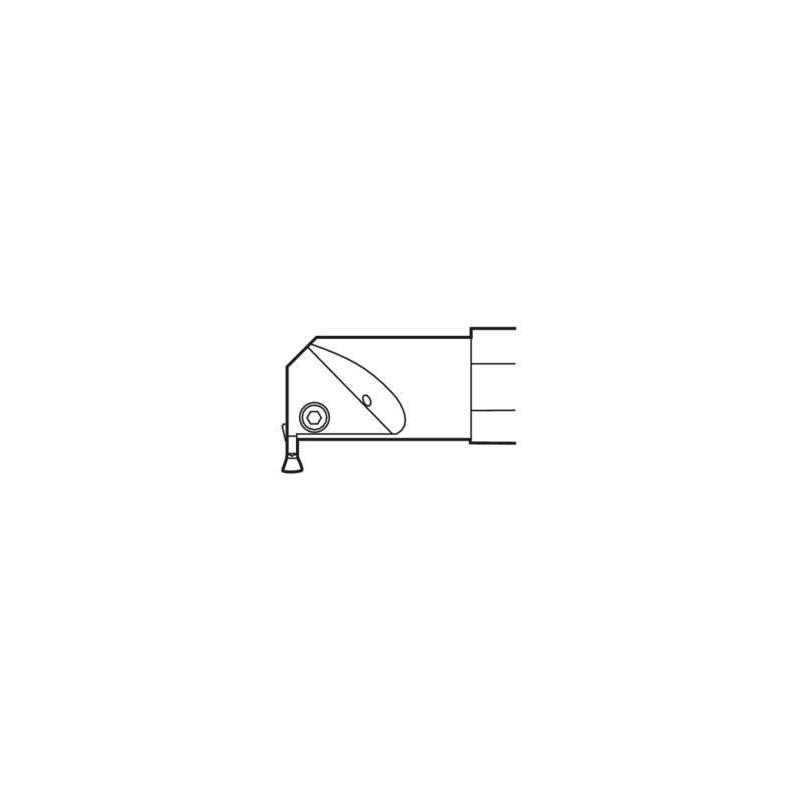

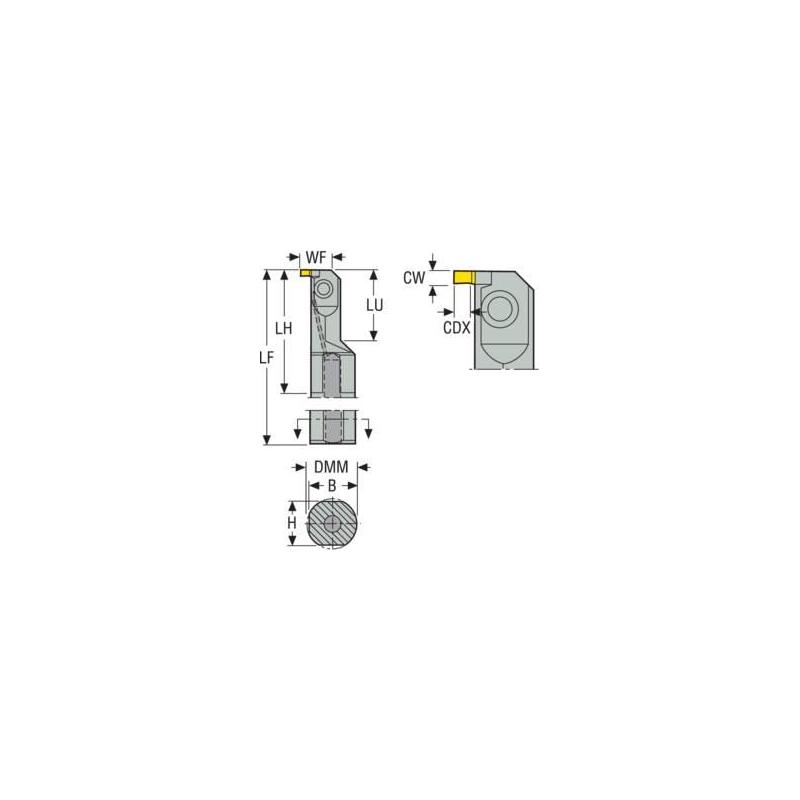

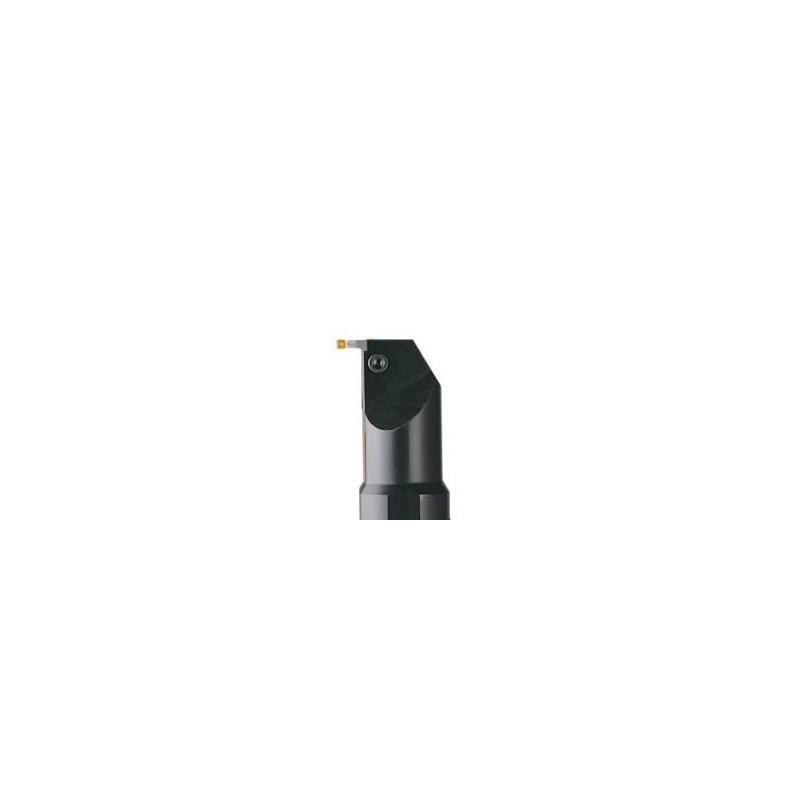

A24-CGGR06 Držák MDT

Parametry

Čistá hmotnost [kg]

2.49

Utahovací moment

5.0 Nm

Směr řezu [řez]

Right

Objednací kód produktu

A24-CGGR06

Označení produktu ansi

A24-CGGR06

Item style code

309-05

Číslo položky

00059843

Připojení - strana stroje

38.1

Připojení - strana obrobku

LC..1606..

Šířka stopky [mm]

36.3

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

45.72

Průměr stopky / otvoru pro trn [mm]

38.1

Výška stopky držáku [mm]

35.1

Úhel nastavení ostří nástroje [deg]

90.0

Funkční délka [mm]

304.8

Délka hlavičky [mm]

60.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

28.7

Maximální hloubka řezu [mm]

13.08
