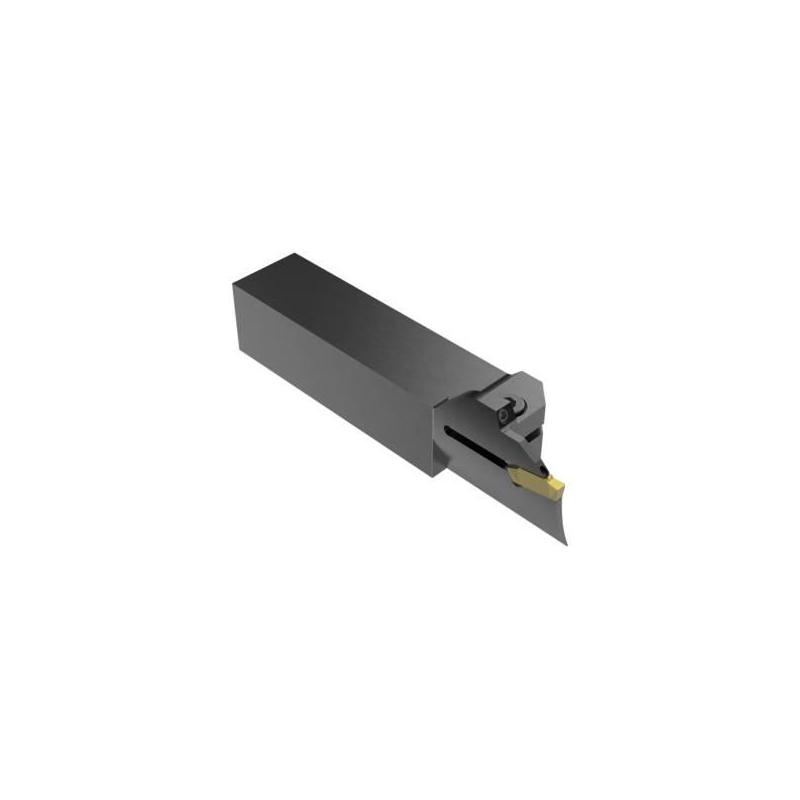

CFOL2525X05L100070-JETI Držák pro soustružení, Jetstream Tooling

Parametry

Šířka řezu [mm]

5.0

Čistá hmotnost [kg]

0.06

Celková délka

143.0 mm

Utahovací moment

5.0 Nm

Směr řezu [řez]

Left

Objednací kód produktu

CFOL2525X05L100070-JETI

Označení produktu ansi

CFOL2525X05L100070-JETI

Item style code

309-04

Číslo položky

03244909

Připojení - strana stroje

2525

Připojení - strana obrobku

LC..1605..

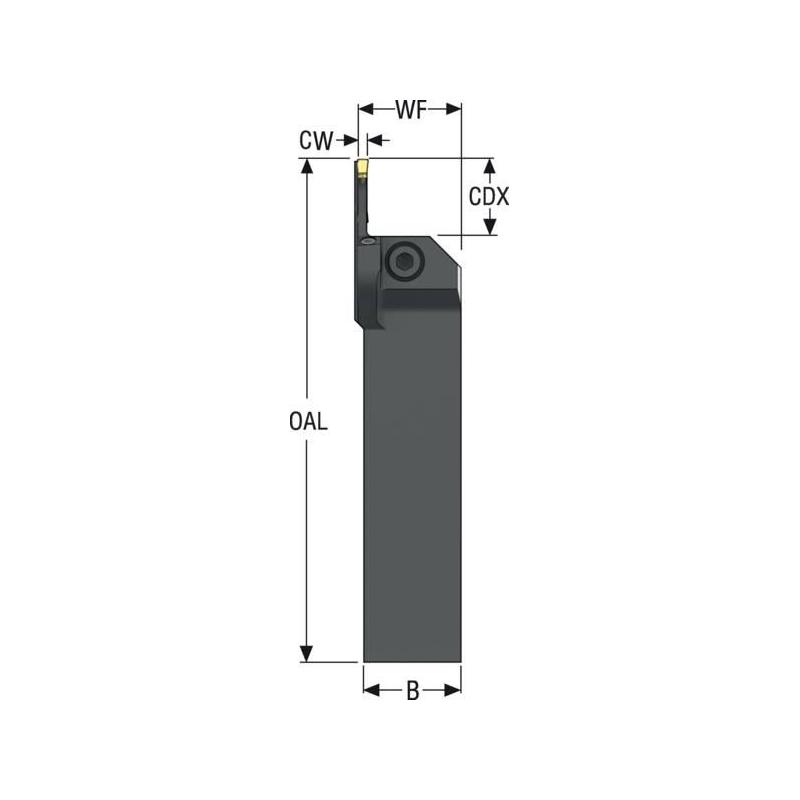

Šířka stopky [mm]

25.0

Vlastnosti dodávky chladiva

1

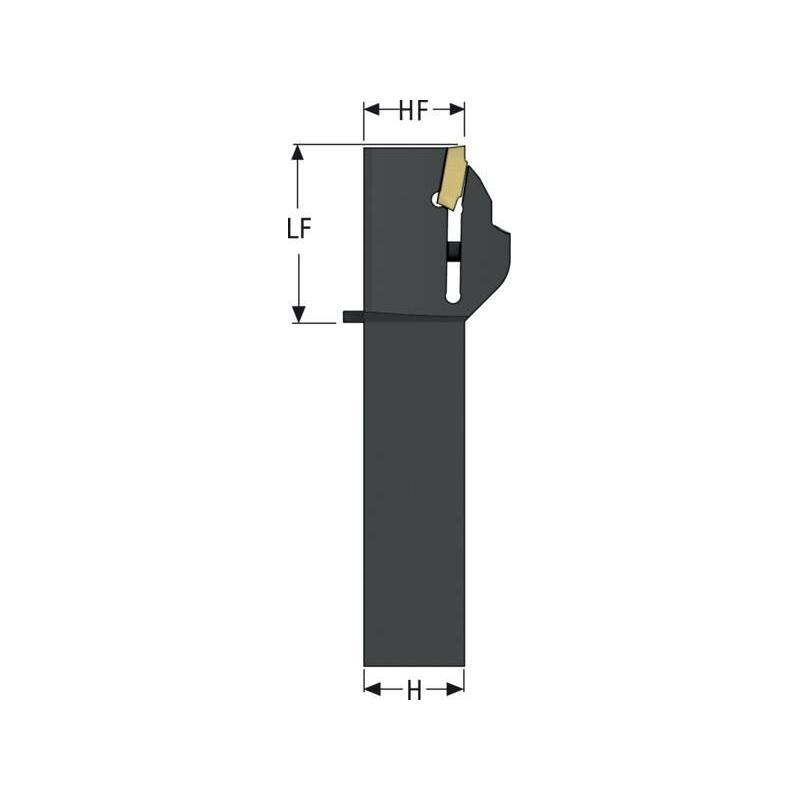

Výška stopky držáku [mm]

25.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

96.0

Funkční délka [mm]

59.0

Délka hlavičky [mm]

59.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

26.5

Maximální hloubka řezu [mm]

30.0

Minimální počáteční průměr zápichu [mm]

70.0

Maximum initial plunge diameter [mm]

100.0

Funkční výška [mm]

24.95

Tlak chladící kapaliny [bar]

200.0
