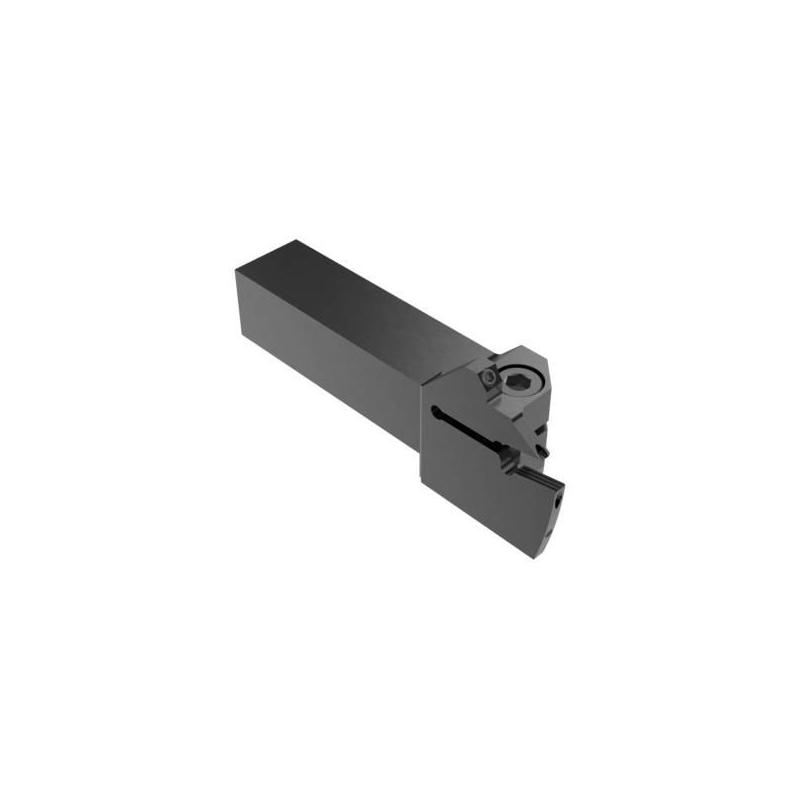

CFIL2020X04JETI Držák pro soustružení, Jetstream Tooling

Parametry

Šířka řezu [mm]

4.0

Čistá hmotnost [kg]

0.3

Celková délka

103.0 mm

Utahovací moment

8.0 Nm

Směr řezu [řez]

Left

Objednací kód produktu

CFIL2020X04JETI

Označení produktu ansi

CFIL2020X04JETI

Item style code

309-04

Číslo položky

03244723

Připojení - strana stroje

2020

Připojení - strana obrobku

LC..1604..

Šířka stopky [mm]

20.0

Vlastnosti dodávky chladiva

1

Výška stopky držáku [mm]

20.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

96.0

Funkční délka [mm]

39.0

Délka hlavičky [mm]

39.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

21.5

Maximální hloubka řezu [mm]

12.0

Minimální vnitřní obráběný průměr 3 [mm]

195.0

Funkční výška [mm]

19.95

Tlak chladící kapaliny [bar]

200.0
