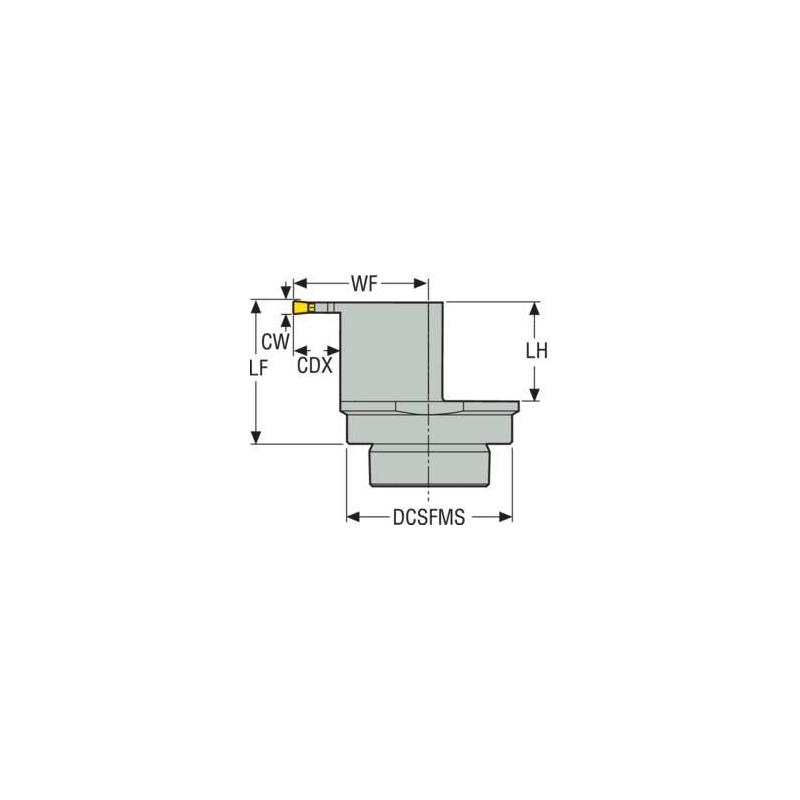

GL40-CGIR-30032-1603JET Držák pro soustružení, Jetstream Tooling

Parametry

Šířka řezu [mm]

3.0

Čistá hmotnost [kg]

0.17

Utahovací moment

5.0 Nm

Směr řezu [řez]

Right

Objednací kód produktu

GL40-CGIR-30032-1603JET

Označení produktu ansi

GL40-CGIR-30032-1603JET

Item style code

309-12

Číslo položky

02947177

Připojení - strana stroje

GL40

Připojení - strana obrobku

LC..1603..

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

52.0

Úhel nastavení ostří nástroje [deg]

0.0

Úhel nastavení ostří v čelním směru posuvu [deg]

95.9

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

32.0

Délka hlavičky [mm]

22.5

Typ upnutí

GL-Connection

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

30.5

Maximální hloubka řezu [mm]

9.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Tlak chladící kapaliny [bar]

200.0
