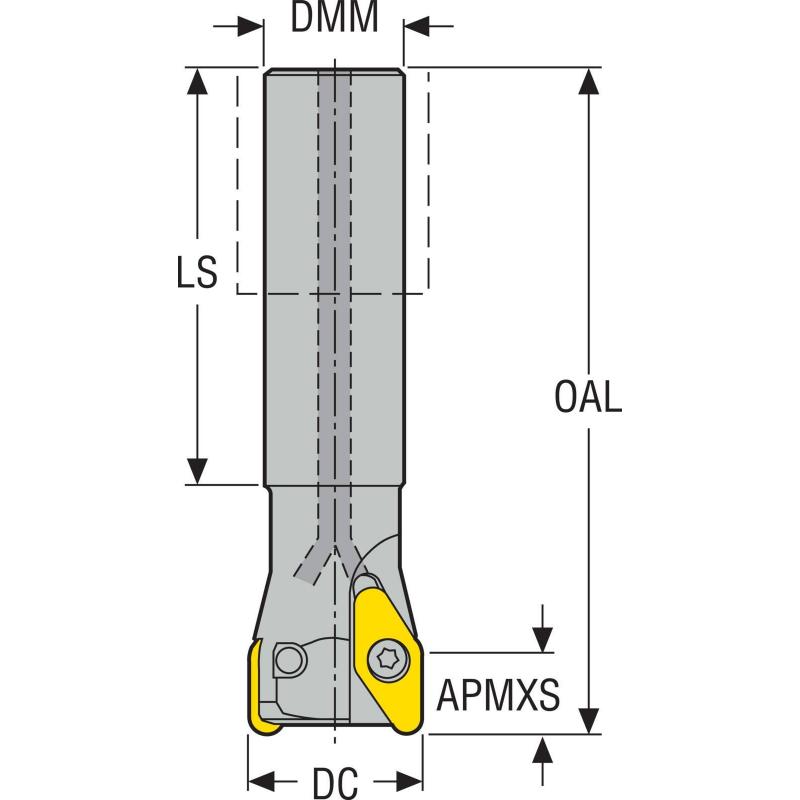

R217.97-3240.0-V22.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.864

Celková délka

150.0 mm

Délka stopky [mm]

105.0

Maximální otáčky

35000 rpm

Objednací kód produktu

R217.97-3240.0-V22.2A

Označení produktu ansi

R217.97-3240.0-V22.2A

Item style code

307-01

Číslo položky

00035427

Pocket seat code of the cutter

VPGX2206

Připojení - strana obrobku

VPGX2206

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

32.0

Ortogonální úhel čela [deg]

-5.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

10.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

14.0

Max. hloubka řezu v bočním směru posuvu [mm]

14.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

40.0

Radiální úhel čela [deg]

-5.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

78.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

72.0

Vysunutá délka [mm]

90.0

Tool item surface treatment

TiN coating

Využitelná max. délka [mm]

90.0
