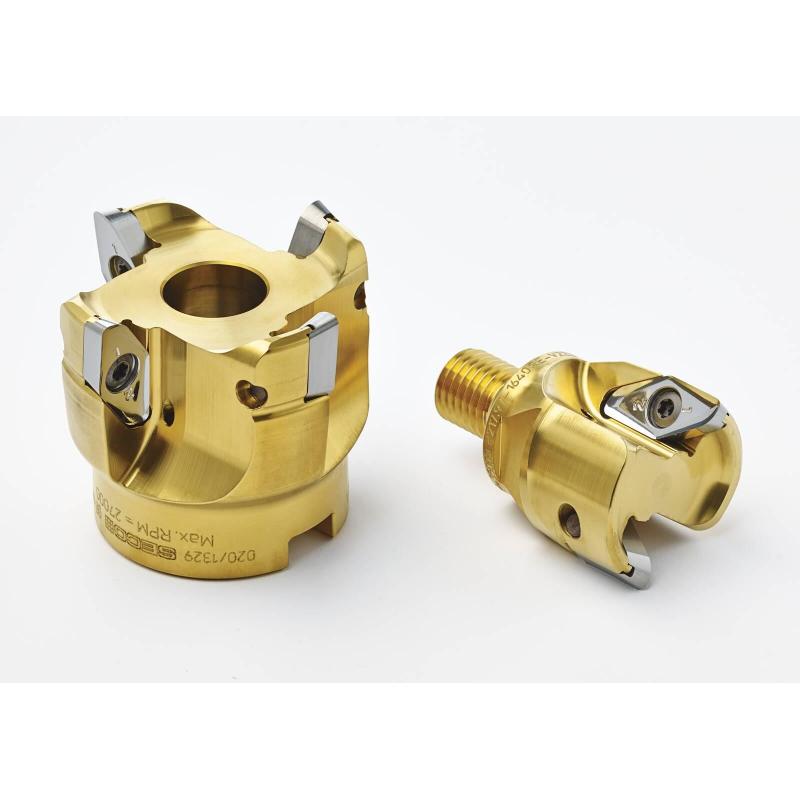

R220.97-0050-V22.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.437

Maximální otáčky

30000 rpm

Objednací kód produktu

R220.97-0050-V22.2A

Označení produktu ansi

R220.97-0050-V22.2A

Item style code

308-02

Číslo položky

00035392

Pocket seat code of the cutter

VPGX2206

Připojení - strana obrobku

VPGX2206

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-3.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

57.0

Max. úhel zafrézování [deg]

8.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

7.0

Max. hloubka řezu [mm]

14.0

Max. hloubka řezu v bočním směru posuvu [mm]

14.0

Hloubka unášecí drážky [mm]

6.3

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

50.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-3.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

98.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

92.0

Tool item surface treatment

TiN coating
