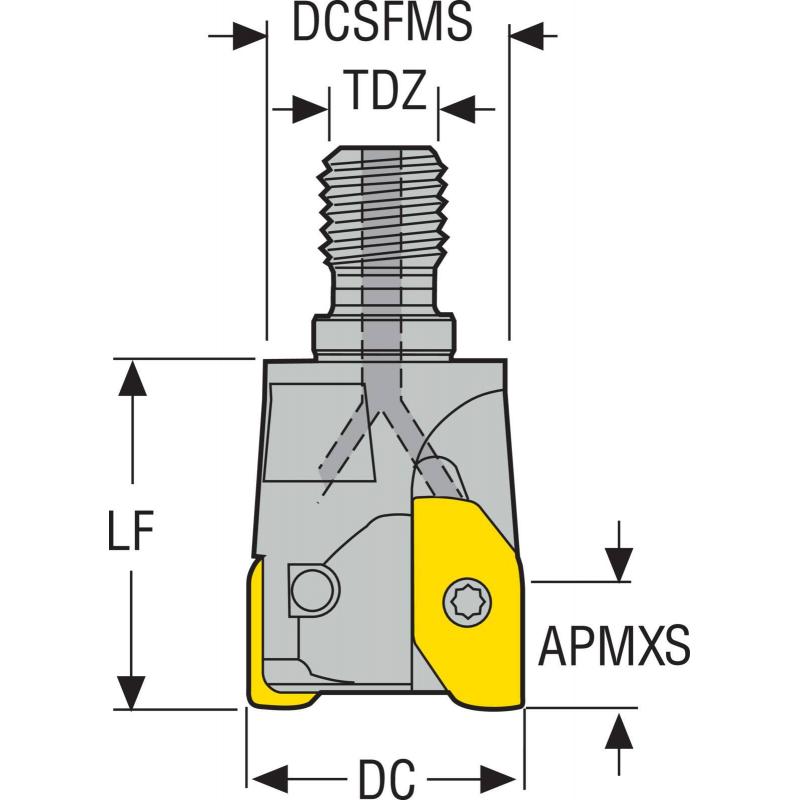

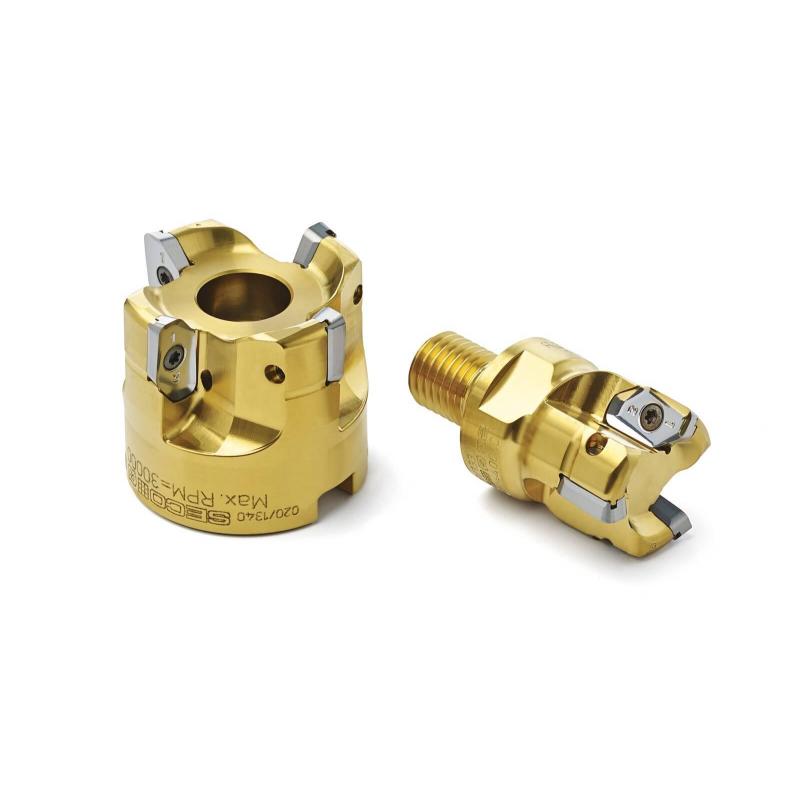

R217.97-1225.RE-X12.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.061

Maximální otáčky

40000 rpm

Objednací kód produktu

R217.97-1225.RE-X12.2A

Označení produktu ansi

R217.97-1225.RE-X12.2A

Item style code

307-01

Číslo položky

02449582

Pocket seat code of the cutter

XPKX12T3

Velikost závitu

M12

Připojení - strana obrobku

XPKX12T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

30.0

Max. úhel zafrézování [deg]

10.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

12.0

Max. hloubka řezu v bočním směru posuvu [mm]

12.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.0

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-5.5

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

49.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

40.0

Tool item surface treatment

TiN coating

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19
