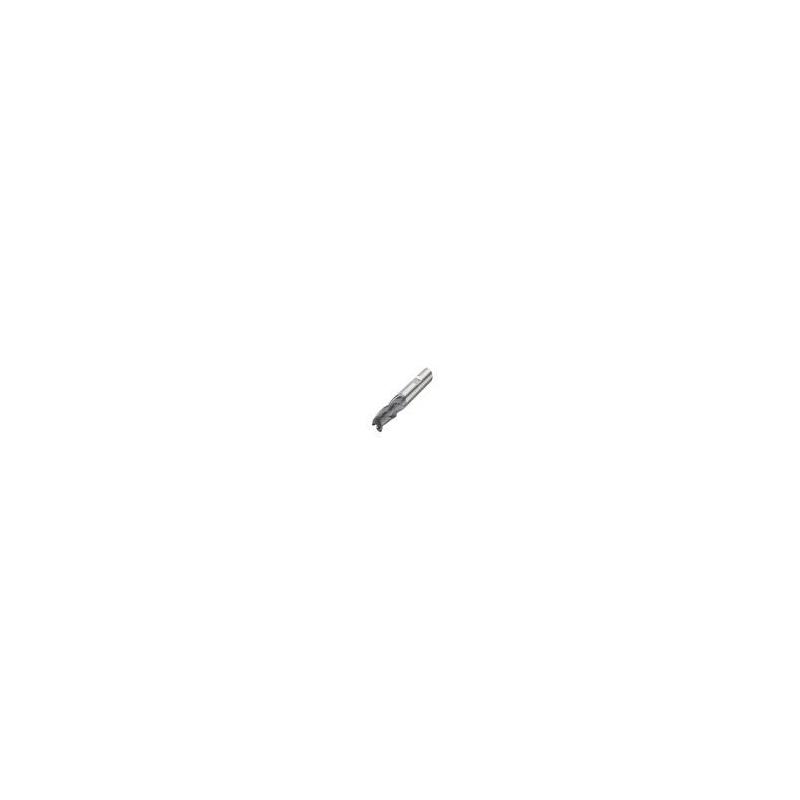

JSE513180D2C.3Z3 SIRA -

Parametry

Čistá hmotnost [kg]

0.3

Celková délka

100.0 mm

Třída řezného materiálu

SIRA

Počet řezných hran

3

Tvar nástroje

D

Směr řezu [řez]

Right

Objednací kód produktu

JSE513180D2C.3Z3

Označení produktu ansi

JSE513180D2C.3Z3

Item style code

303-02

Číslo položky

10053258

Počet břitů

3

Typová řada nástroje

JSE513

Typ řezné geometrie, technický

JSE513

Datamatrix on item

1

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

35.0

Efektivní délka řezné hrany [mm]

35.0

Průměr stopky / otvoru pro trn [mm]

18.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

35.0

Max. hloubka řezu v bočním směru posuvu [mm]

35.0

Obráběcí průměr [mm]

18.0

Radiální úhel čela [deg]

10.0

Materiál řezného prvku

LMG

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

3.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

35.622

Minimální průměr otvoru pro šroubovou interpolaci [mm]

23.4

Úhel šroubovice břitů [deg]

35

Směr šroubovice břitů

RIGHT

Šířka rohového sražení [mm]

0.18

Úhel rohového sražení [deg]

45.0

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.059

Horní tolerance obráběcího průměru [mm]

-0.032

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

48.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

3

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.02

Spodní tolerance šířky rohového sražení [mm]

0.0

Horní tolerance šířky rohového sražení [mm]

0.05

Počet efektivních čelních břitů

3

Třída přesnosti obráběcího průměru

E8
