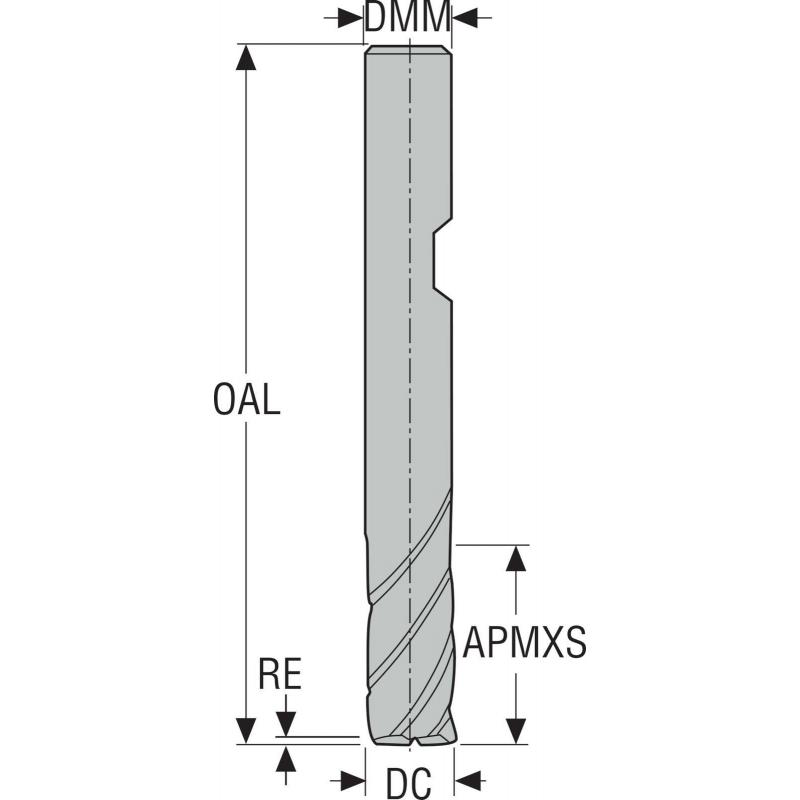

553120R050Z3.0-SIRON-AW Fréza monolitní karbidová Jabro-Solid2

Parametry

Čistá hmotnost [kg]

0.12

Celková délka

80.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

3

Tvar nástroje

D

Směr řezu [řez]

Right

Objednací kód produktu

553120R050Z3.0-SIRON-AW

Označení produktu ansi

553120R050Z3.0-SIRON-AW

Item style code

303-02

Číslo položky

02700373

Počet břitů

3

Typová řada nástroje

JS553

Typ řezné geometrie, technický

JS553

Datamatrix on item

0

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

26.0

Efektivní délka řezné hrany [mm]

26.0

Rohový rádius [mm]

0.5

Průměr stopky / otvoru pro trn [mm]

12.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

10.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

48.0

Max. hloubka řezu [mm]

26.0

Max. hloubka řezu v bočním směru posuvu [mm]

26.0

Obráběcí průměr [mm]

12.0

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

2.4

Maximální průměr otvoru pro šroubovou interpolaci [mm]

22.95

Minimální průměr otvoru pro šroubovou interpolaci [mm]

15.6

Úhel šroubovice břitů [deg]

48.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.05

Horní tolerance obráběcího průměru [mm]

-0.032

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

45.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

3

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01
