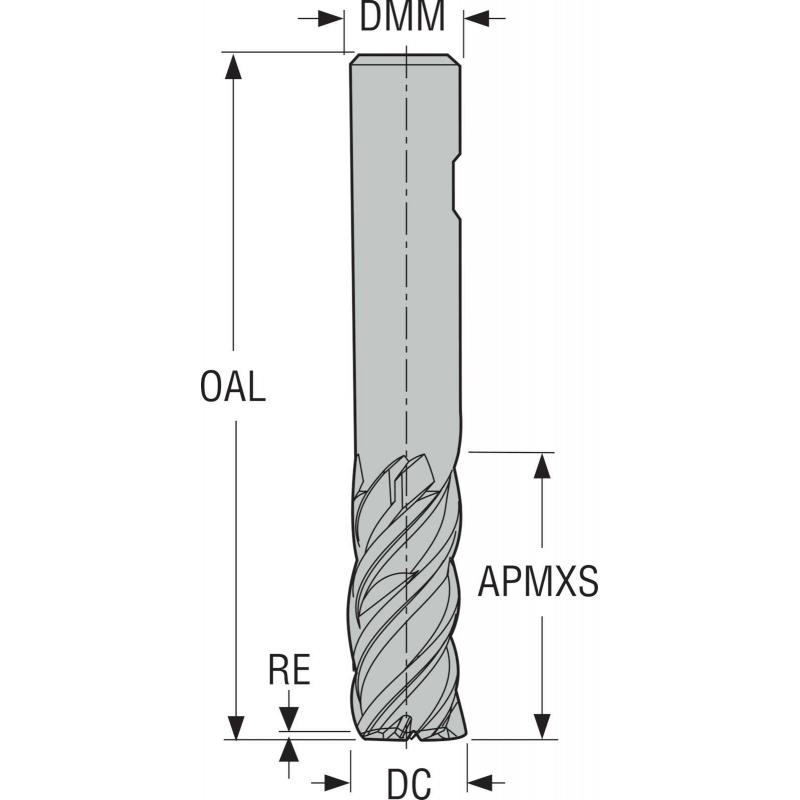

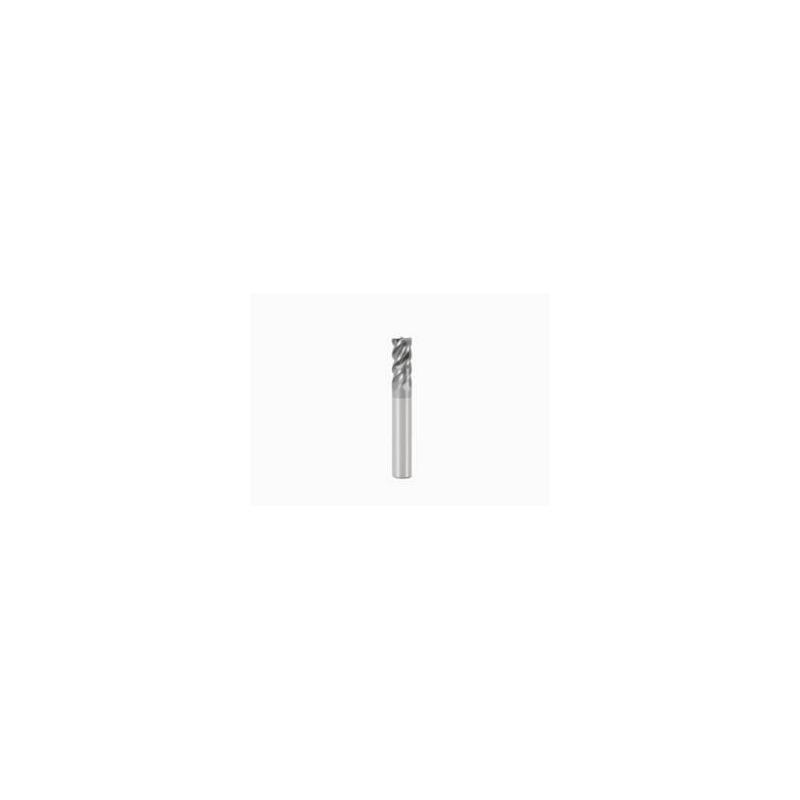

554250R100Z4.3-SIRON-A Fréza monolitní karbidová Jabro-Solid2

Parametry

Čistá hmotnost [kg]

0.84

Celková délka

125.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

4

Tvar nástroje

D

Směr řezu [řez]

Right

Objednací kód produktu

554250R100Z4.3-SIRON-A

Označení produktu ansi

554250R100Z4.3-SIRON-A

Item style code

303-02

Číslo položky

02679576

Počet břitů

4

Typová řada nástroje

JS554

Typ řezné geometrie, technický

JS554

Datamatrix on item

0

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

52.0

Efektivní délka řezné hrany [mm]

52.0

Rohový rádius [mm]

1.0

Průměr stopky / otvoru pro trn [mm]

25.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

48.0

Max. hloubka řezu [mm]

52.0

Max. hloubka řezu v bočním směru posuvu [mm]

52.0

Obráběcí průměr [mm]

25.0

Radiální úhel čela [deg]

8.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

47.9

Minimální průměr otvoru pro šroubovou interpolaci [mm]

32.5

Úhel šroubovice břitů [deg]

48.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.061

Horní tolerance obráběcího průměru [mm]

-0.04

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

56.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

4

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01
