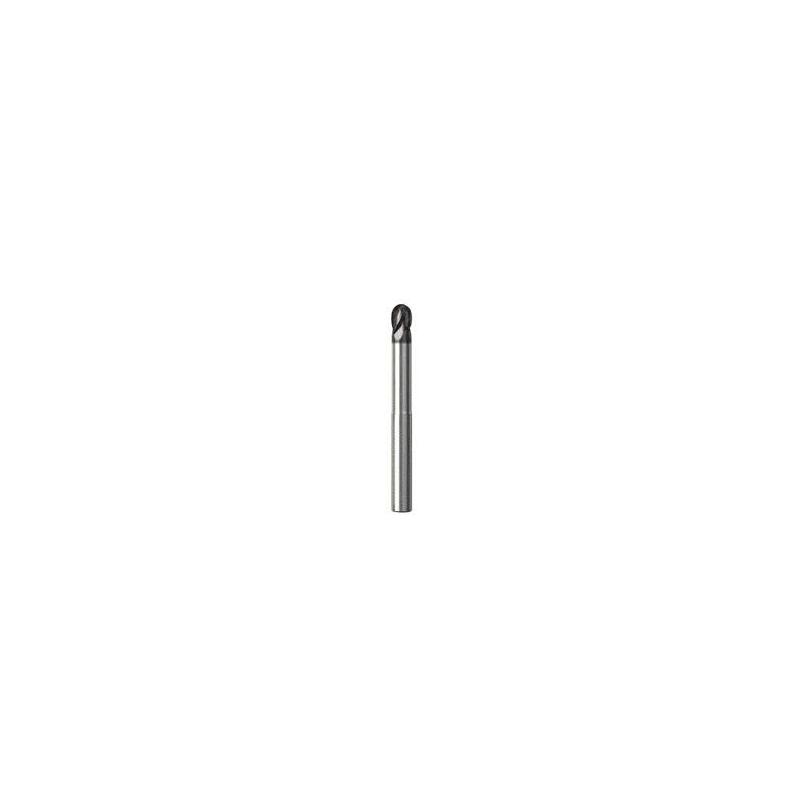

JS534080E3B.0Z4-NXT Fréza monolitní karbidová Jabro-Solid2

Parametry

Čistá hmotnost [kg]

0.058

Celková délka

80.0 mm

Počet řezných hran

4

Tvar nástroje

E

Směr řezu [řez]

Right

Objednací kód produktu

JS534080E3B.0Z4-NXT

Označení produktu ansi

JS534080E3B.0Z4-NXT

Item style code

303-06

Číslo položky

02928377

Počet břitů

4

Typová řada nástroje

JS534

Typ řezné geometrie, technický

JS534_1

Typ třídy

Carbide-NXT

Teoretická délka břitu [mm]

8.0

Efektivní délka řezné hrany [mm]

8.0

Rohový rádius [mm]

4.0

Průměr stopky / otvoru pro trn [mm]

8.0

Ortogonální úhel čela [deg]

10.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

30.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Obráběcí průměr [mm]

8.0

Radiální úhel čela [deg]

10.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

1.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

14.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

10.4

Úhel šroubovice břitů [deg]

30.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

NXT

Spodní tolerance obráběcího průměru [mm]

-0.047

Horní tolerance obráběcího průměru [mm]

-0.025

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

3

Počet obvodových břitů

4

Rádius profilu [mm]

4.0

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.0

Radiální házení [mm]

0.02

Průměr krčku [mm]

7.6

Délka krčku [mm]

40.0

Délka krčku 1 [mm]

40.0

Úhel krčku [deg]

0.0
