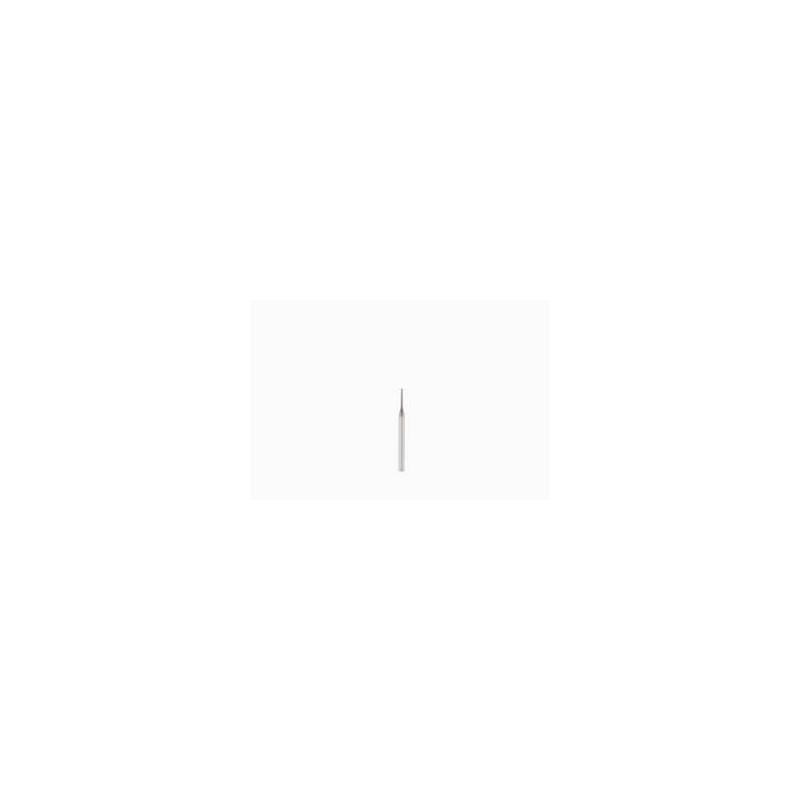

905SL015-MEGA-T Fréza monolitní karbidová Jabro Mini

Parametry

Čistá hmotnost [kg]

0.004

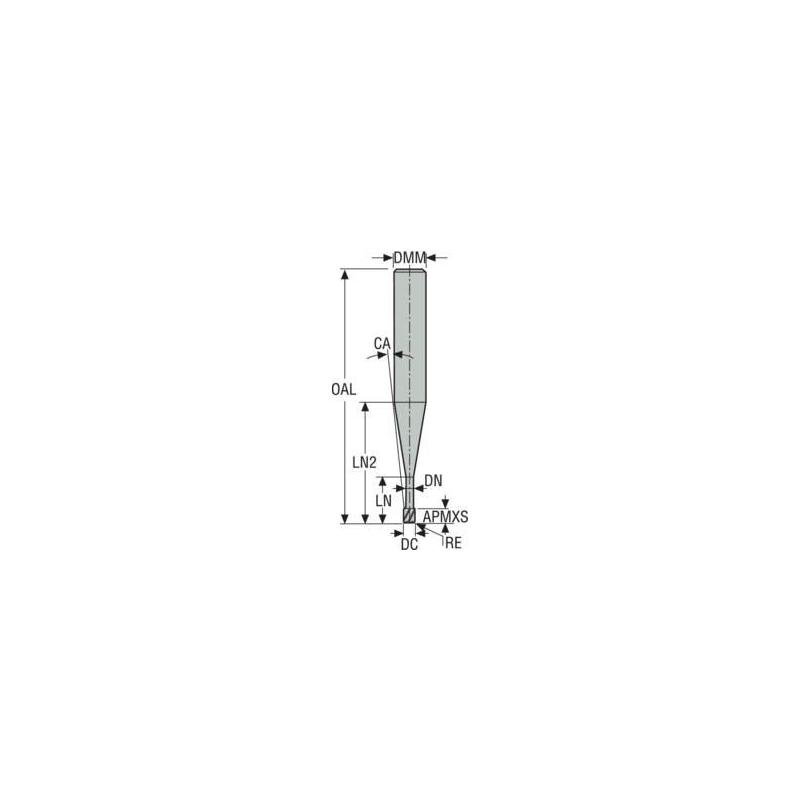

Celková délka

60.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

2

Tvar nástroje

G

Směr řezu [řez]

Right

Objednací kód produktu

905SL015-MEGA-T

Označení produktu ansi

905SL015-MEGA-T

Item style code

303-02

Číslo položky

02435754

Počet břitů

2

Typová řada nástroje

JM905

Typ řezné geometrie, technický

JM905

Typ třídy

Carbide-MT

Teoretická délka břitu [mm]

2.2

Efektivní délka řezné hrany [mm]

2.2

Rohový rádius [mm]

0.15

Průměr stopky / otvoru pro trn [mm]

3.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.5

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

20.0

Max. hloubka řezu [mm]

2.2

Max. hloubka řezu v bočním směru posuvu [mm]

2.2

Obráběcí průměr [mm]

1.5

Radiální úhel čela [deg]

4.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

0.3

Maximální průměr otvoru pro šroubovou interpolaci [mm]

2.685

Minimální průměr otvoru pro šroubovou interpolaci [mm]

1.95

Úhel šroubovice břitů [deg]

20.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

MEGA-T

Spodní tolerance obráběcího průměru [mm]

-0.02

Horní tolerance obráběcího průměru [mm]

-0.01

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

28.0

Délkové varianty dle katalogu

4

Počet obvodových břitů

2

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.005

Radiální házení [mm]

0.005

Kolizní úhel [deg]

2.5

Průměr krčku [mm]

1.4

Délka krčku [mm]

16.0

Délka krčku 1 [mm]

16.0

Úhel krčku [deg]

0.0

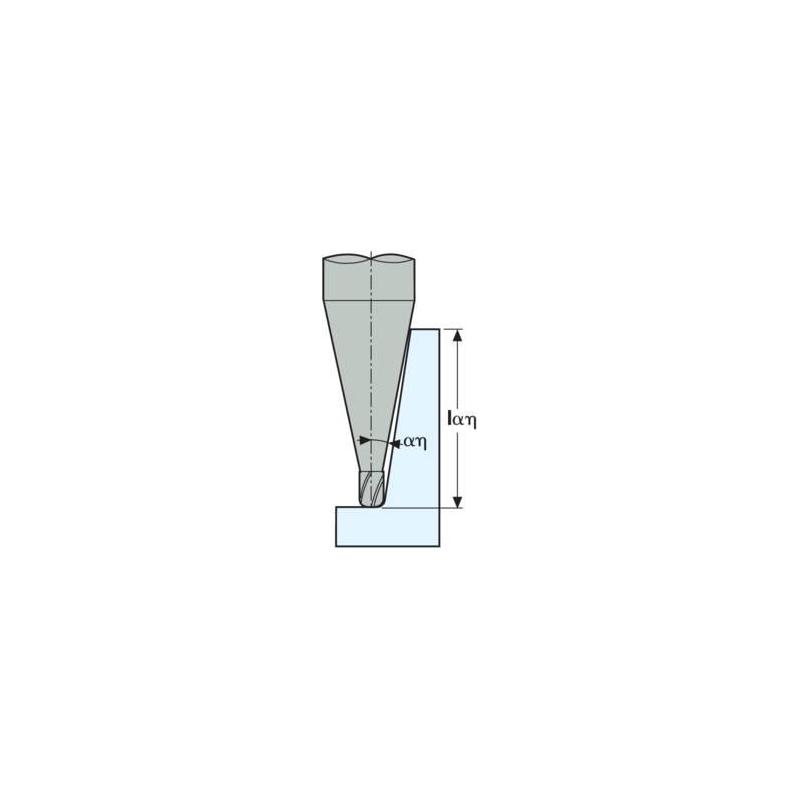

Max. pracovní hloubka / 0 stupňů [mm]

15.9

Max. pracovní hloubka / 0.5 stupně [mm]

16.4

Max. pracovní hloubka / 1 stupeň [mm]

17.0

Max. pracovní hloubka / 1.5 stupně [mm]

17.6

Max. pracovní hloubka / 2 stupně [mm]

18.3

Délka krčku 2 [mm]

19.1
