JHP751200E2R080.3Z4 HXT -

Parametry

Čistá hmotnost [kg]

0.6

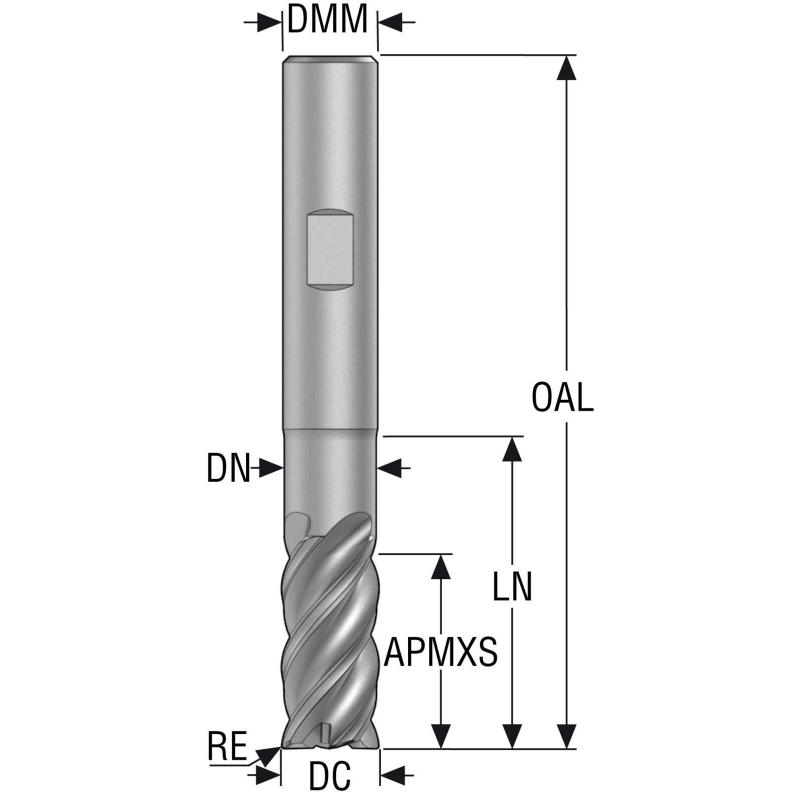

Celková délka

129.0 mm

Třída řezného materiálu

HXT

Počet řezných hran

4

Tvar nástroje

E

Směr řezu [řez]

Right

Objednací kód produktu

JHP751200E2R080.3Z4

Označení produktu ansi

JHP751200E2R080.3Z4

Item style code

303-02

Číslo položky

10105759

Počet břitů

4

Typová řada nástroje

JHP751

Typ řezné geometrie, technický

JHP751

Datamatrix on item

1

Typ třídy

Carbide-HXT

Teoretická délka břitu [mm]

40.0

Efektivní délka řezné hrany [mm]

40.0

Rohový rádius [mm]

0.8

Průměr stopky / otvoru pro trn [mm]

20.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

91.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

40.0

Max. hloubka řezu v bočním směru posuvu [mm]

40.0

Obráběcí průměr [mm]

20.0

Radiální úhel čela [deg]

9.0

Materiál řezného prvku


Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

4.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

38.32

Minimální průměr otvoru pro šroubovou interpolaci [mm]

26.0

Úhel šroubovice břitů [deg]

44

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

HXT

Spodní tolerance obráběcího průměru [mm]

-0.061

Horní tolerance obráběcího průměru [mm]

-0.04

Kanálky vnitřního chlazení

0

Minimální upínací délka [mm]

50.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

4

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Průměr krčku [mm]

19.4

Délka krčku [mm]

75.0

Délka krčku 1 [mm]

75.0

Úhel krčku [deg]

0.0

Počet efektivních čelních břitů

4

Třída přesnosti obráběcího průměru

E7
