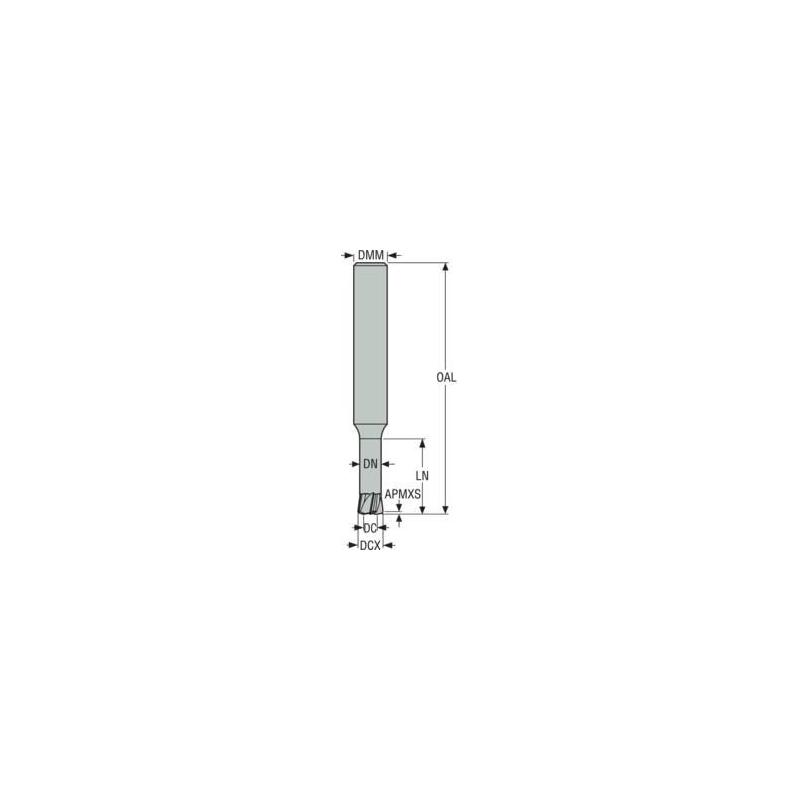

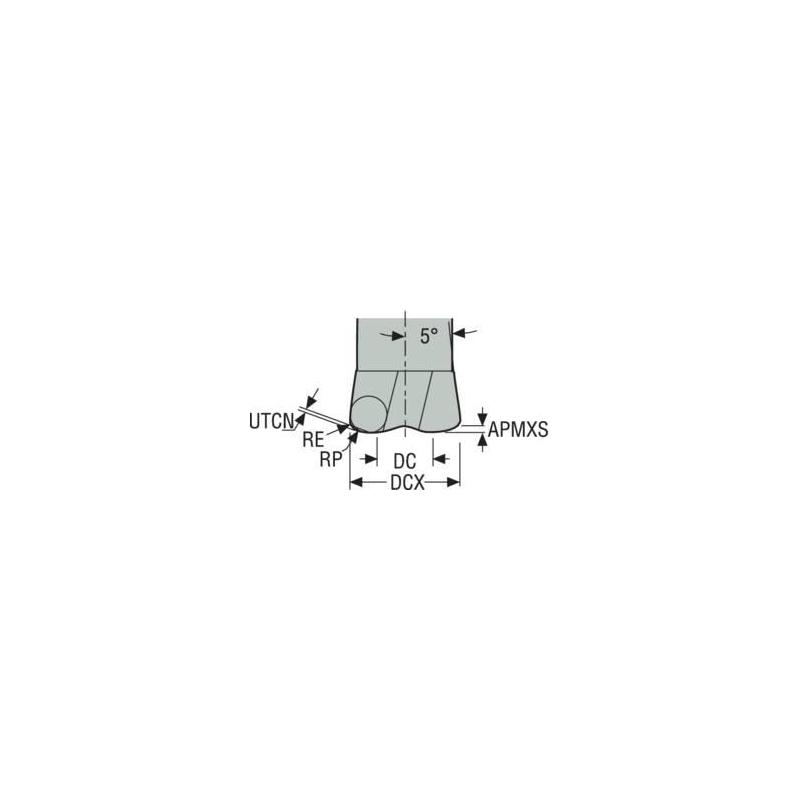

980050-MEGA Fréza monolitní karbidová Jabro HFM

Parametry

Čistá hmotnost [kg]

0.021

Celková délka

60.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

2

Tvar nástroje

G

Směr řezu [řez]

Right

Objednací kód produktu

980050-MEGA

Označení produktu ansi

980050-MEGA

Item style code

303-00

Číslo položky

02511233

Počet břitů

2

Typová řada nástroje

JHF980

Typ řezné geometrie, technický

JHF980

Typ třídy

Carbide-MEGA

Teoretická délka břitu [mm]

3.75

Efektivní délka řezné hrany [mm]

0.3

Rohový rádius [mm]

0.4

Maximální obráběný průměr [mm]

5.0

Průměr stopky / otvoru pro trn [mm]

6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Max. úhel zafrézování [deg]

1.5

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

0.639

Max. hloubka řezu v bočním směru posuvu [mm]

0.3

Obráběcí průměr [mm]

2.5

Radiální úhel čela [deg]

0.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

1.875

Maximální průměr otvoru pro šroubovou interpolaci [mm]

9.16

Minimální průměr otvoru pro šroubovou interpolaci [mm]

6.5

Úhel šroubovice břitů [deg]

0.0

Směr šroubovice břitů

STRAIGHT

Možnosti řezu do středu

0

Povlak řezného prvku

MEGA

Spodní tolerance obráběcího průměru [mm]

-0.05

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

2

Záběrový úhel nástroje [deg]

-5.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01

Kolizní úhel [deg]

2.0

Průměr krčku [mm]

4.4

Délka krčku [mm]

15.0

Délka krčku 1 [mm]

15.0

Úhel krčku [deg]

0.0

Délka krčku 2 [mm]

15.0

Rádius zakřivení řezné hrany [mm]

2.022

Programovací rádius [mm]

0.641

Tloušťka neodřezané vrstvy [mm]

0.128
