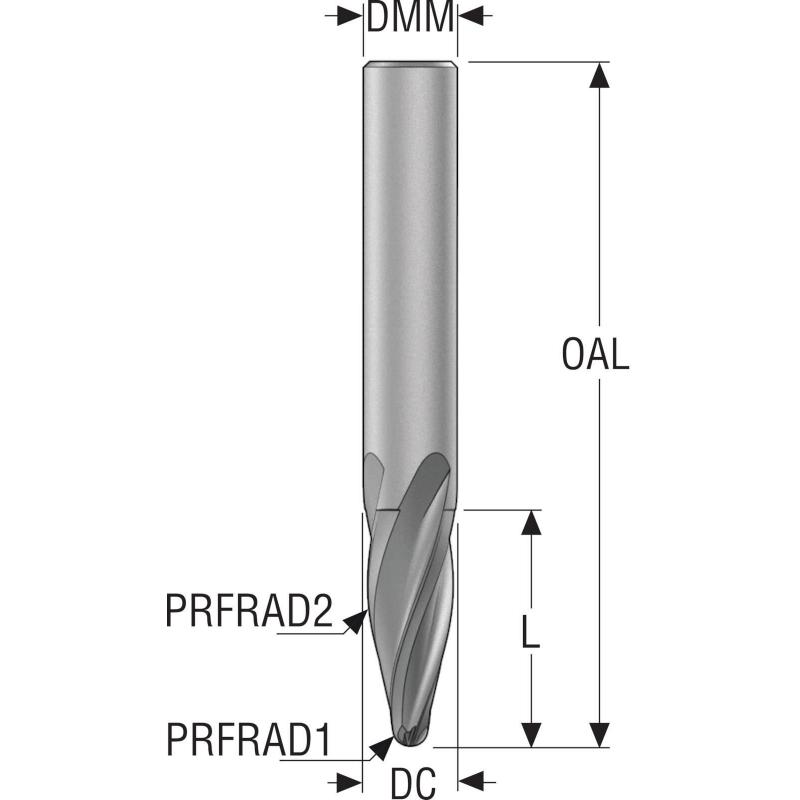

JH734080X2R1R90.0Z4 SIRA -

Parametry

Čistá hmotnost [kg]

0.04

Celková délka

68.0 mm

Třída řezného materiálu

SIRA

Počet řezných hran

4

Tvar nástroje

X

Směr řezu [řez]

Right

Objednací kód produktu

JH734080X2R1R90.0Z4

Označení produktu ansi

JH734080X2R1R90.0Z4

Item style code

303-12

Číslo položky

10044784

Počet břitů

4

Typová řada nástroje

JH734

Typ řezné geometrie, technický

JH734

Typ třídy

Carbide-SIRA

Teoretická délka břitu [mm]

24.5

Efektivní délka řezné hrany [mm]

24.5

Průměr stopky / otvoru pro trn [mm]

8.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

22.05

Max. hloubka řezu v bočním směru posuvu [mm]

22.05

Obráběcí průměr [mm]

8.0

Radiální úhel čela [deg]

10.0

Materiál řezného prvku

HMG

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

1.6

Úhel šroubovice břitů [deg]

20.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

0

Povlak řezného prvku

SIRON-A

Spodní tolerance obráběcího průměru [mm]

-0.045

Horní tolerance obráběcího průměru [mm]

-0.015

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

4

Radiální házení [mm]

0.02

Počet efektivních čelních břitů

4

Profile radius 1 [mm]

1.0

Profile radius 2 [mm]

90.0
