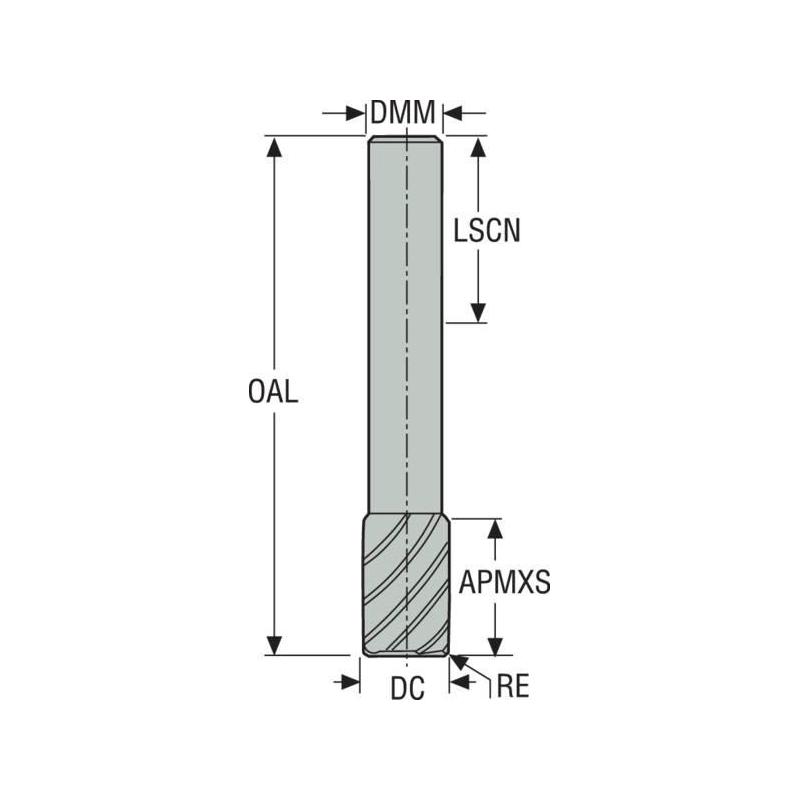

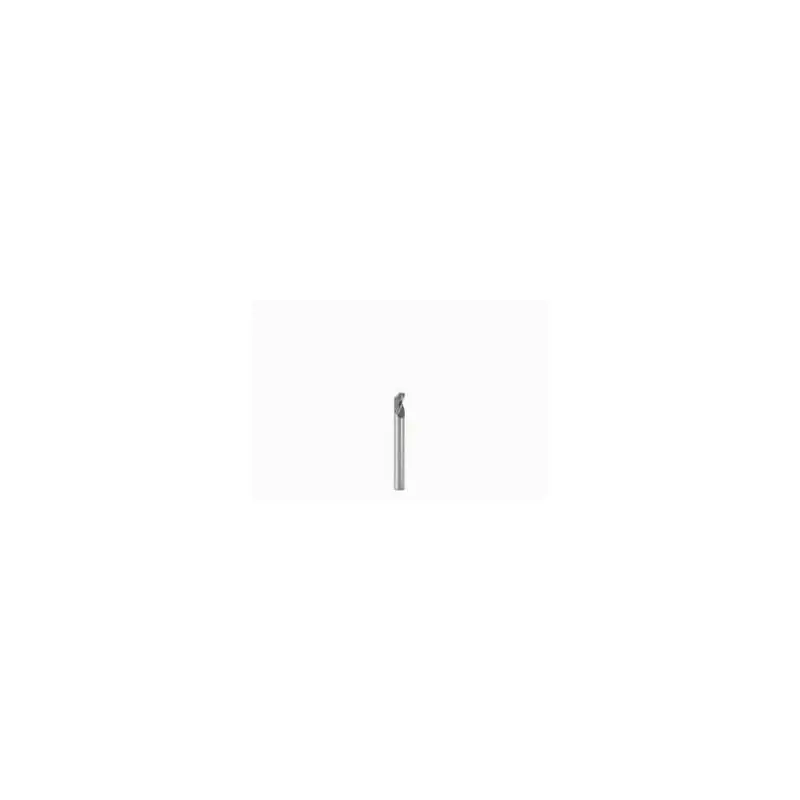

410150RSR100-MEGA-T Fréza monolitní karbidová Jabro Tornado

Parametry

Čistá hmotnost [kg]

0.15

Celková délka

80.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

1

Tvar nástroje

P

Směr řezu [řez]

Right

Objednací kód produktu

410150RSR100-MEGA-T

Označení produktu ansi

410150RSR100-MEGA-T

Item style code

303-02

Číslo položky

02451603

Počet břitů

1

Typová řada nástroje

JH410

Typ řezné geometrie, technický

JH410

Typ třídy

Carbide-MT

Teoretická délka břitu [mm]

17.5

Efektivní délka řezné hrany [mm]

17.0

Rohový rádius [mm]

1.0

Průměr stopky / otvoru pro trn [mm]

14.0

Ortogonální úhel čela [deg]

0.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

30.0

Max. hloubka řezu [mm]

17.0

Max. hloubka řezu v bočním směru posuvu [mm]

17.0

Obráběcí průměr [mm]

15.0

Radiální úhel čela [deg]

18.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

1

Celkový počet funkčních břitů nástroje

1

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

27.9

Minimální průměr otvoru pro šroubovou interpolaci [mm]

19.5

Úhel šroubovice břitů [deg]

30.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

MEGA-T

Spodní tolerance obráběcího průměru [mm]

-0.05

Horní tolerance obráběcího průměru [mm]

0.0

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

45.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

1

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.0

Radiální házení [mm]

0.0

Rohový rádius 2 [mm]

3.0
