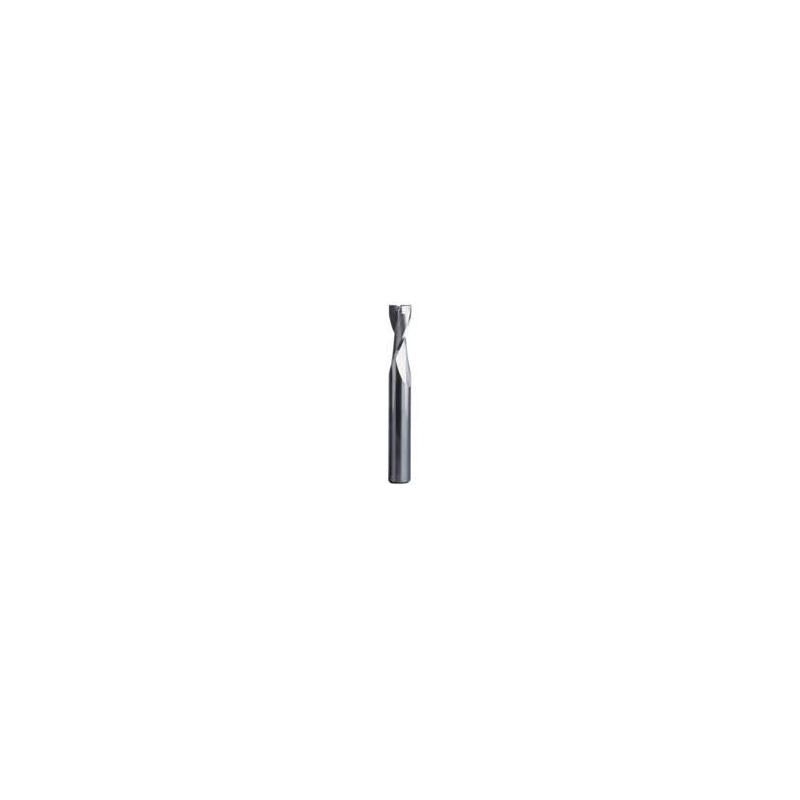

40L080-RS Fréza monolitní karbidová Jabro Tornado

Parametry

Čistá hmotnost [kg]

0.062

Celková délka

100.0 mm

Počet řezných hran

2

Tvar nástroje

P

Směr řezu [řez]

Right

Objednací kód produktu

40L080-RS

Označení produktu ansi

40L080-RS

Item style code

303-02

Číslo položky

02479651

Počet břitů

2

Typová řada nástroje

JH40

Typ řezné geometrie, technický

JH40

Typ třídy

Carbide-Uncoated

Teoretická délka břitu [mm]

10.0

Efektivní délka řezné hrany [mm]

10.0

Rohový rádius [mm]

0.1

Průměr stopky / otvoru pro trn [mm]

7.8

Ortogonální úhel čela [deg]

0.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.5

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

25.0

Max. hloubka řezu [mm]

10.0

Max. hloubka řezu v bočním směru posuvu [mm]

10.0

Obráběcí průměr [mm]

8.0

Radiální úhel čela [deg]

20.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

1.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

15.79

Minimální průměr otvoru pro šroubovou interpolaci [mm]

10.4

Úhel šroubovice břitů [deg]

25.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

Uncoated

Spodní tolerance obráběcího průměru [mm]

-0.04

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

3

Počet obvodových břitů

2

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.01

Radiální házení [mm]

0.01
