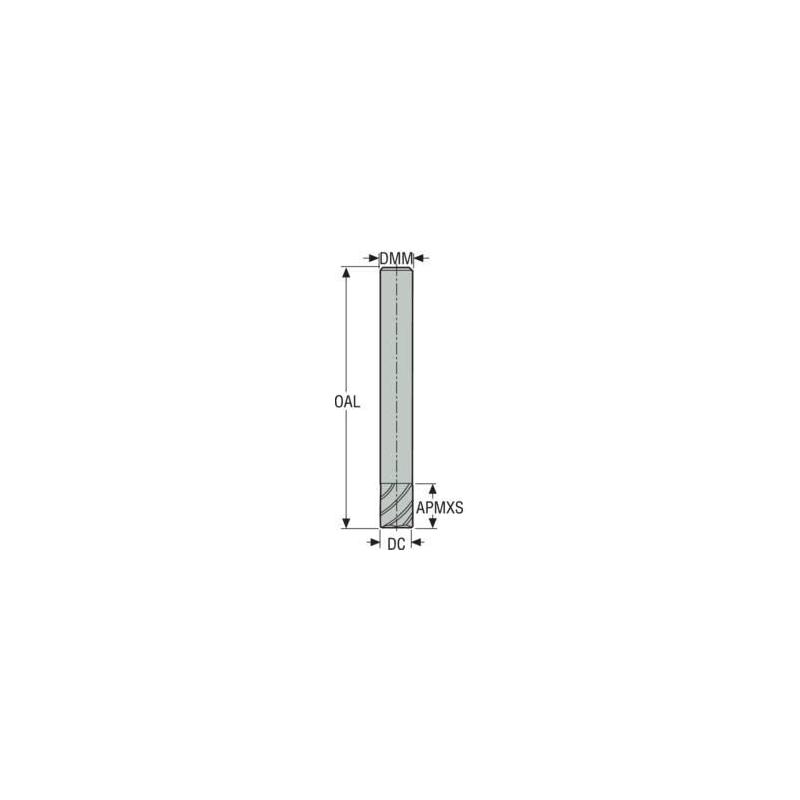

28080 Fréza monolitní karbidová Jabro VHM, válcové

Parametry

Čistá hmotnost [kg]

0.044

Celková délka

75.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

1

Hloubka řezu [mm]

0.0

Tvar nástroje

D

Směr řezu [řez]

Right

Objednací kód produktu

28080

Označení produktu ansi

28080

Item style code

303-02

Číslo položky

00029369

Počet břitů

1

Typová řada nástroje

J28

Typ řezné geometrie, technický

J28

Datamatrix on item

0

Typ třídy

Carbide-Uncoated

Teoretická délka břitu [mm]

25.0

Efektivní délka řezné hrany [mm]

25.0

Průměr stopky / otvoru pro trn [mm]

8.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

92.5

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

45.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

38.0

Max. hloubka řezu [mm]

25.0

Max. hloubka řezu v bočním směru posuvu [mm]

25.0

Obráběcí průměr [mm]

8.0

Radiální úhel čela [deg]

18.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

1

Celkový počet funkčních břitů nástroje

1

Max. hloubka řezu v čelním směru posuvu [mm]

1.6

Maximální průměr otvoru pro šroubovou interpolaci [mm]

15.6

Minimální průměr otvoru pro šroubovou interpolaci [mm]

10.4

Úhel šroubovice břitů [deg]

38.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

Uncoated

Spodní tolerance obráběcího průměru [mm]

-0.044

Horní tolerance obráběcího průměru [mm]

-0.02

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

36.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

1

Záběrový úhel nástroje [deg]

0.0

Axiální házení [mm]

0.0

Radiální házení [mm]

0.0
