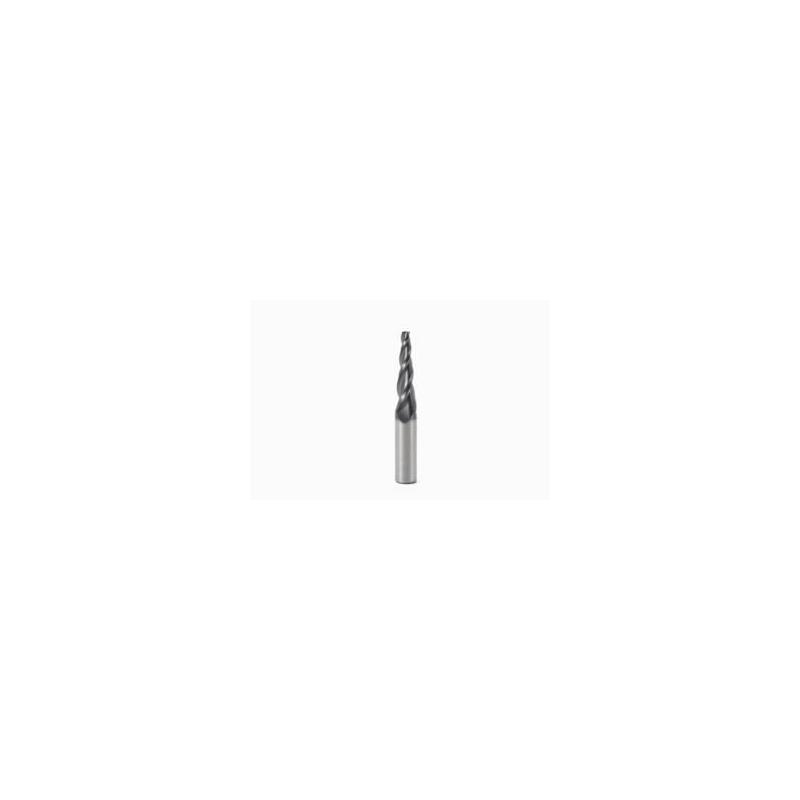

HK050-105-MEGA Fréza monolitní karbidová Jabro VHM, kuželové/rádiusové

Parametry

Čistá hmotnost [kg]

0.332

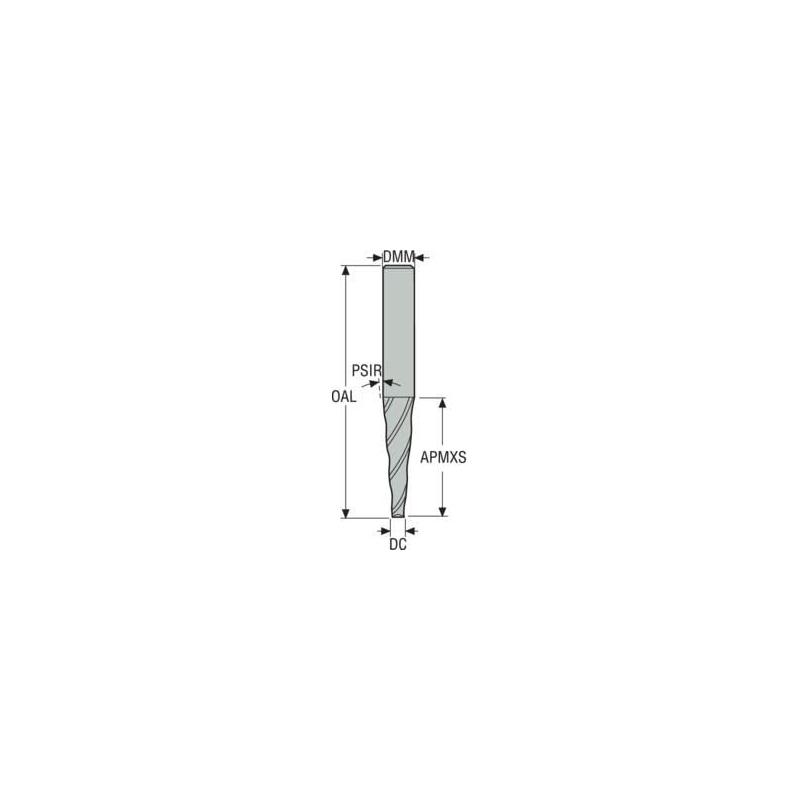

Celková délka

115.0 mm

Třída řezného materiálu

UNSPEC

Počet řezných hran

4

Tvar nástroje

N

Směr řezu [řez]

Right

Objednací kód produktu

HK050-105-MEGA

Označení produktu ansi

HK050-105-MEGA

Item style code

303-03

Číslo položky

00029025

Počet břitů

4

Typová řada nástroje

HKM-HK

Typ řezné geometrie, technický

HKM-HK

Typ třídy

Carbide-MEGA

Teoretická délka břitu [mm]

55.0

Efektivní délka řezné hrany [mm]

55.0

Průměr stopky / otvoru pro trn [mm]

20.0

Úhel nastavení ostří nástroje [deg]

85.0

Úhel nastavení ostří v čelním směru posuvu [deg]

91.5

Úhel nastavení ostří v bočním směru posuvu [deg]

85.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

30.0

Max. hloubka řezu [mm]

55.0

Max. hloubka řezu v bočním směru posuvu [mm]

55.0

Obráběcí průměr [mm]

10.0

Radiální úhel čela [deg]

10.0

Materiál řezného prvku

CARBIDE

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

2.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

20.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

13.0

Úhel šroubovice břitů [deg]

30.0

Směr šroubovice břitů

RIGHT

Možnosti řezu do středu

1

Povlak řezného prvku

MEGA

Spodní tolerance obráběcího průměru [mm]

0.0

Horní tolerance obráběcího průměru [mm]

0.1

Kanálky vnitřního chlazení

No

Minimální upínací délka [mm]

50.0

Délkové varianty dle katalogu

2

Počet obvodových břitů

4

Záběrový úhel nástroje [deg]

5.0

Axiální házení [mm]

0.02

Radiální házení [mm]

0.02
