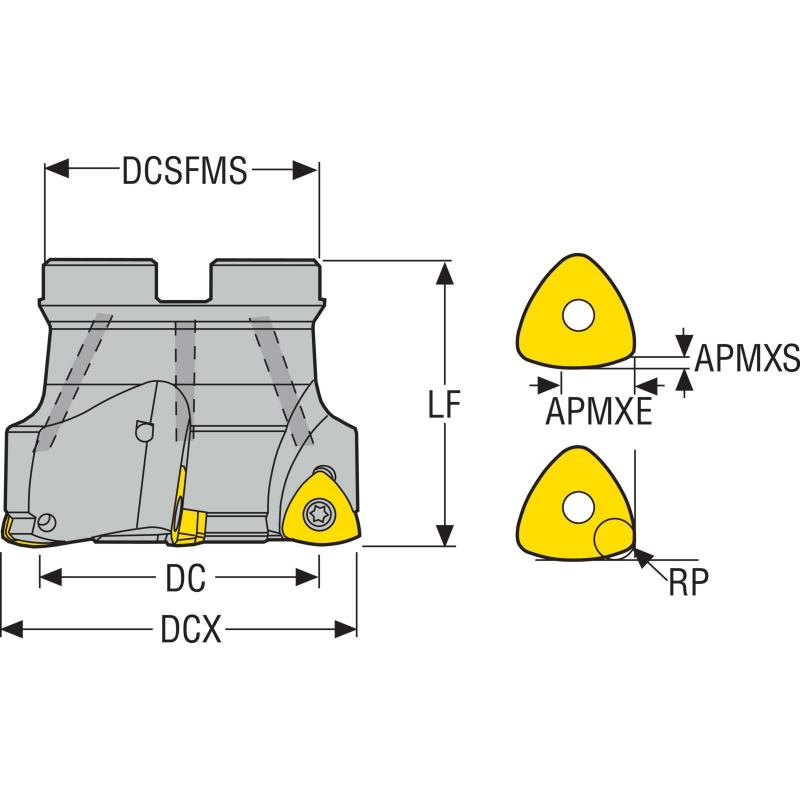

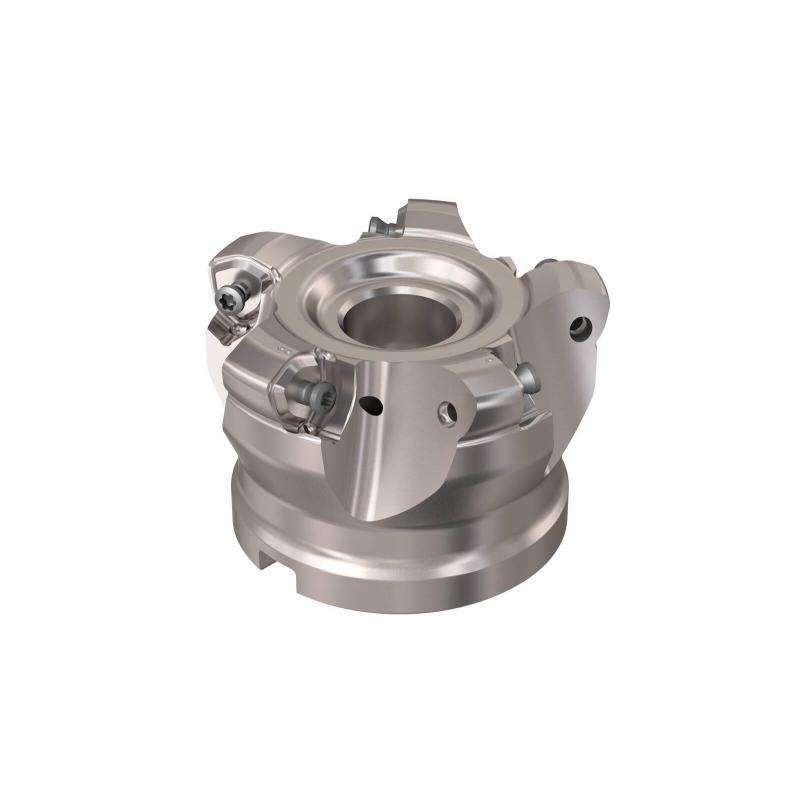

R220.21-03.00-R230.5A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.8881

Maximální otáčky

9800 rpm

Objednací kód produktu

R220.21-03.00-R230.5A

Označení produktu ansi

R220.21-03.00-R230-5A

Item style code

308-01

Číslo položky

02842030

Pocket seat code of the cutter

218.21-230

Datamatrix on item

0

Kód tvaru destičky

218.21

Velikost lůžka pro břitovou destičku

230

Připojení - strana obrobku

218.21-230

Maximální obráběný průměr [mm]

76.1

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-13.0

Úhel nastavení ostří nástroje [deg]

21.3

Úhel nastavení ostří v čelním směru posuvu [deg]

21.0

Úhel nastavení ostří v bočním směru posuvu [deg]

21.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

0.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.5

Max. hloubka řezu [mm]

1.8

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

5.7

Cutting pitch density [close]

Coarse

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

61.7

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

-13.0

Šířka unášecí drážky [mm]

9.7

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

150.2

Minimální průměr otvoru pro šroubovou interpolaci [mm]

137.8

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.32

Tloušťka neodřezané vrstvy [mm]

0.87
