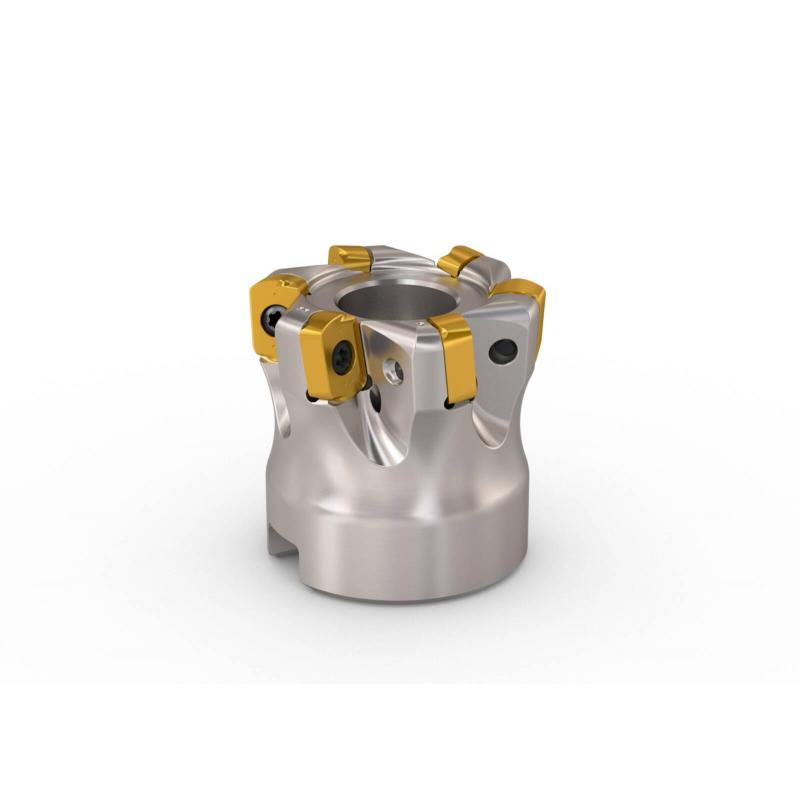

R220.21-0035-LO06.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.1295

Maximální otáčky

24500 rpm

Objednací kód produktu

R220.21-0035-LO06.6A

Označení produktu ansi

R220.21-0035-LO06.6A

Item style code

308-01

Číslo položky

02952739

Pocket seat code of the cutter

LOH.060310

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

06

Připojení - strana obrobku

LOHT060310 / LOHW060310

Maximální obráběný průměr [mm]

35.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Funkční délka [mm]

35.0

Max. úhel zafrézování [deg]

0.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

-7.0

Max. hloubka řezu [mm]

0.9

Max. hloubka řezu v bočním směru posuvu [mm]

0.9

Hloubka unášecí drážky [mm]

5.6

Cutting pitch density [close]

Super

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

28.3

Průměr centrálního otvoru [mm]

16.0

Průměr stykové plochy ze strany stroje [mm]

32.0

Radiální úhel čela [deg]

-11.0

Šířka unášecí drážky [mm]

8.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

2.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

68.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

63.3

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

1.8

Tloušťka neodřezané vrstvy [mm]

0.38
