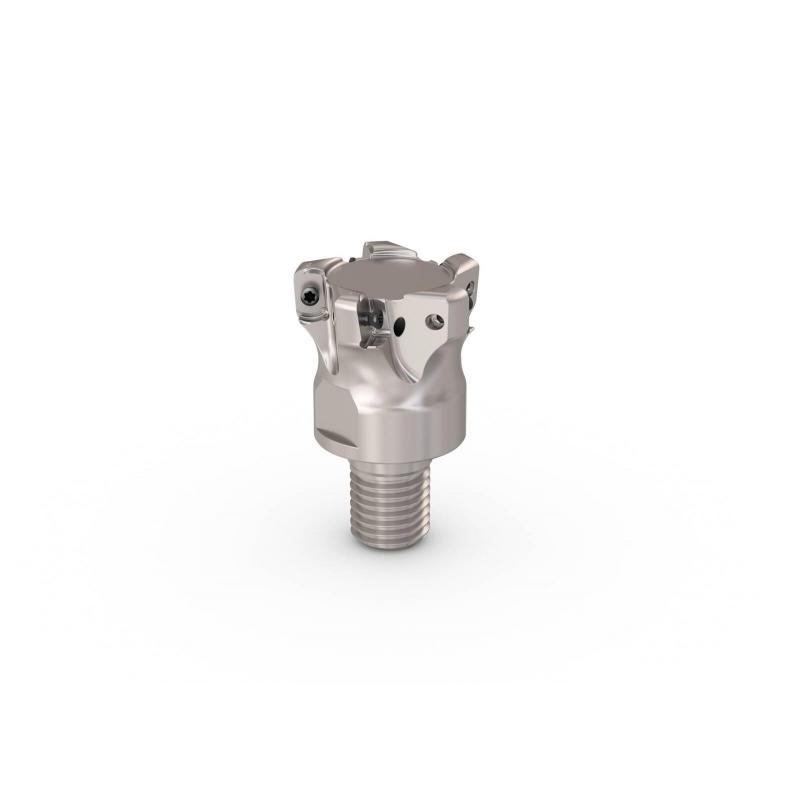

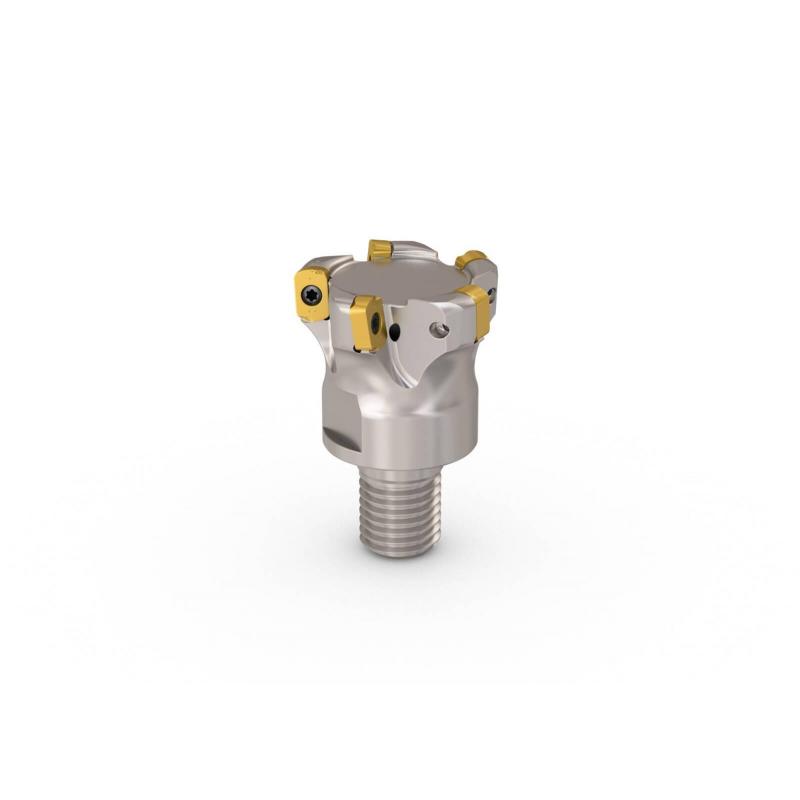

R217.21-1.5016RELO06.5A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.1933

Celková délka

57.75 mm

Maximální otáčky

18000 rpm

Objednací kód produktu

R217.21-1.5016RELO06.5A

Označení produktu ansi

R217.21-01.50-16RE-LO06-5A

Item style code

307-01

Číslo položky

02952695

Pocket seat code of the cutter

LOH.060310

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

06

Velikost závitu

M16

Připojení - strana obrobku

LOHT060310 / LOHW060310

Maximální obráběný průměr [mm]

38.1

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-11.0

Funkční délka [mm]

35.0

Max. úhel zafrézování [deg]

0.4

Typ upnutí

Combimaster

Axiální úhel čela [deg]

-7.0

Max. hloubka řezu [mm]

0.9

Max. hloubka řezu v bočním směru posuvu [mm]

0.9

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

31.4

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

-11.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

2.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

74.2

Minimální průměr otvoru pro šroubovou interpolaci [mm]

69.5

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26.9875

Programovací rádius [mm]

1.8

Tloušťka neodřezané vrstvy [mm]

0.38
