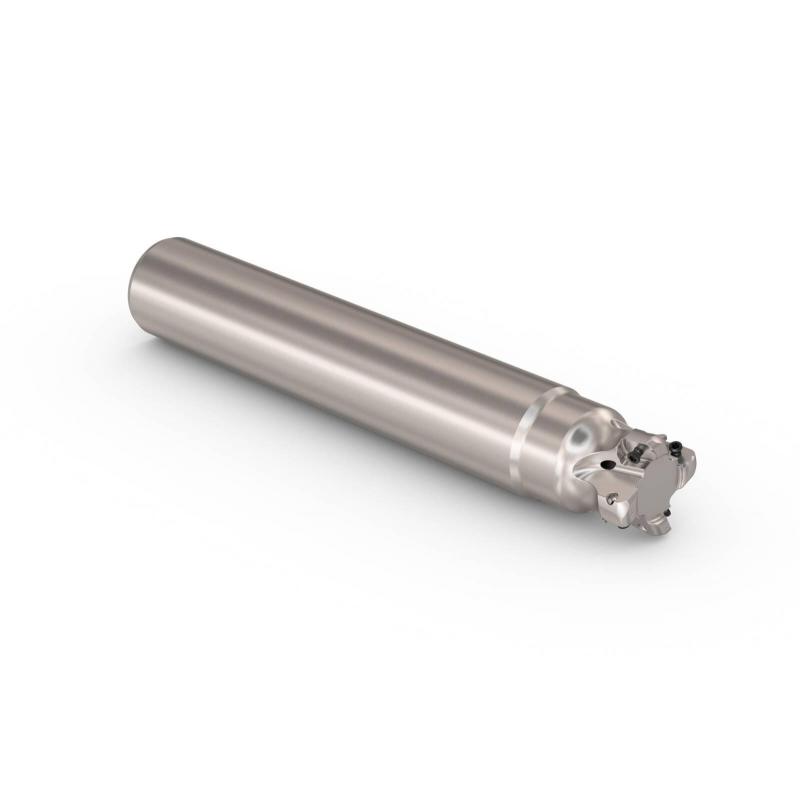

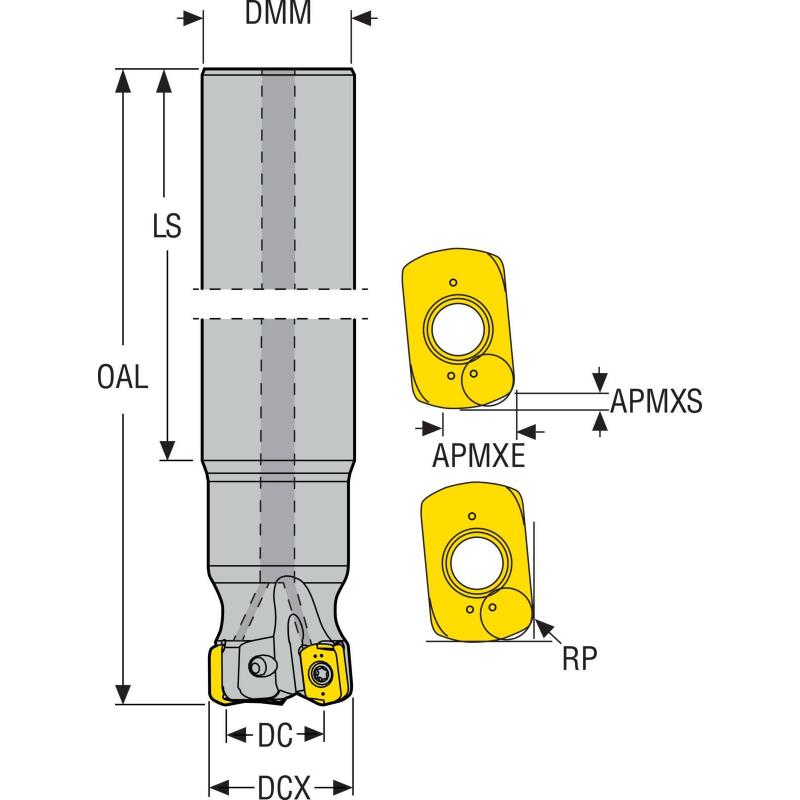

R217.21-3232.0-LO06.4A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.133

Celková délka

200.0 mm

Délka stopky [mm]

160.0

Maximální otáčky

27000 rpm

Objednací kód produktu

R217.21-3232.0-LO06.4A

Označení produktu ansi

R217.21-3232.0-LO06.4A

Item style code

307-01

Číslo položky

02828474

Pocket seat code of the cutter

LOH.060310

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

06

Připojení - strana obrobku

LOHT060310 / LOHW060310

Maximální obráběný průměr [mm]

32.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

32.0

Ortogonální úhel čela [deg]

-10.5

Max. úhel zafrézování [deg]

0.5

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

-7.0

Max. hloubka řezu [mm]

0.9

Max. hloubka řezu v bočním směru posuvu [mm]

0.9

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.3

Radiální úhel čela [deg]

-10.5

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

2.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

62.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

57.3

Vysunutá délka [mm]

140.0

Tool item surface treatment

Nickel coating

Využitelná max. délka [mm]

39.5

Programovací rádius [mm]

1.8

Tloušťka neodřezané vrstvy [mm]

0.38
