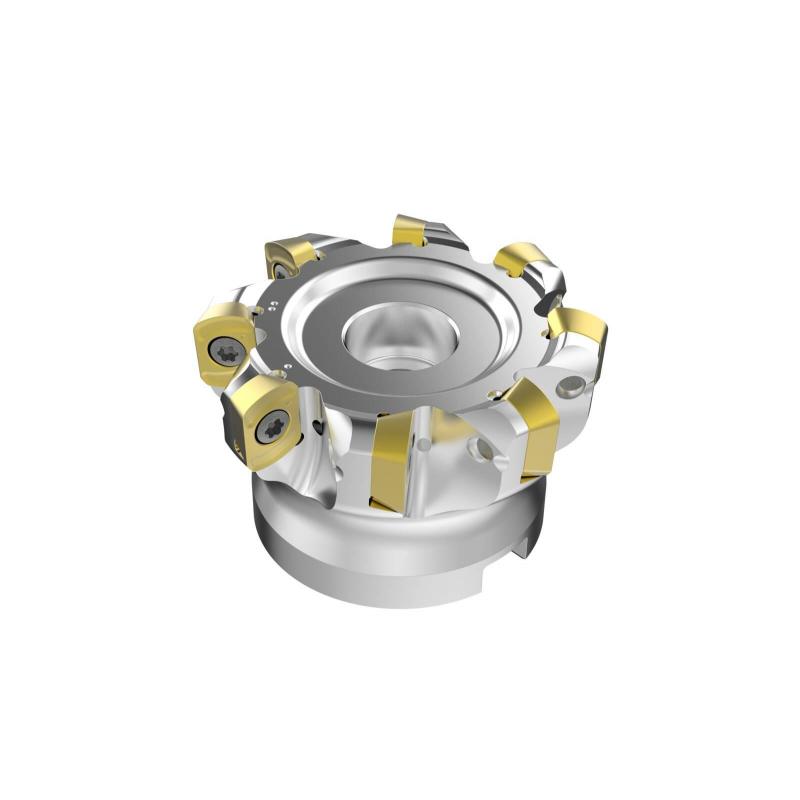

R220.21-0066-LP09.8A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.706

Maximální otáčky

21600 rpm

Objednací kód produktu

R220.21-0066-LP09.8A

Označení produktu ansi

R220.21-0066-LP09-8A

Item style code

308-01

Číslo položky

03212896

Pocket seat code of the cutter

LP..09T420

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

09

Připojení - strana obrobku

LPKT09T420 / LPKW09T420 / LPHT09T420 / LPHW09T420

Maximální obráběný průměr [mm]

66.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-8.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

1.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

2.0

Max. hloubka řezu [mm]

1.87

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

7.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

53.1

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

60.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

12.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8

Max. hloubka řezu v čelním směru posuvu [mm]

7.3

Maximální průměr otvoru pro šroubovou interpolaci [mm]

130.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

119.1

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.47

Tloušťka neodřezané vrstvy [mm]

0.7
