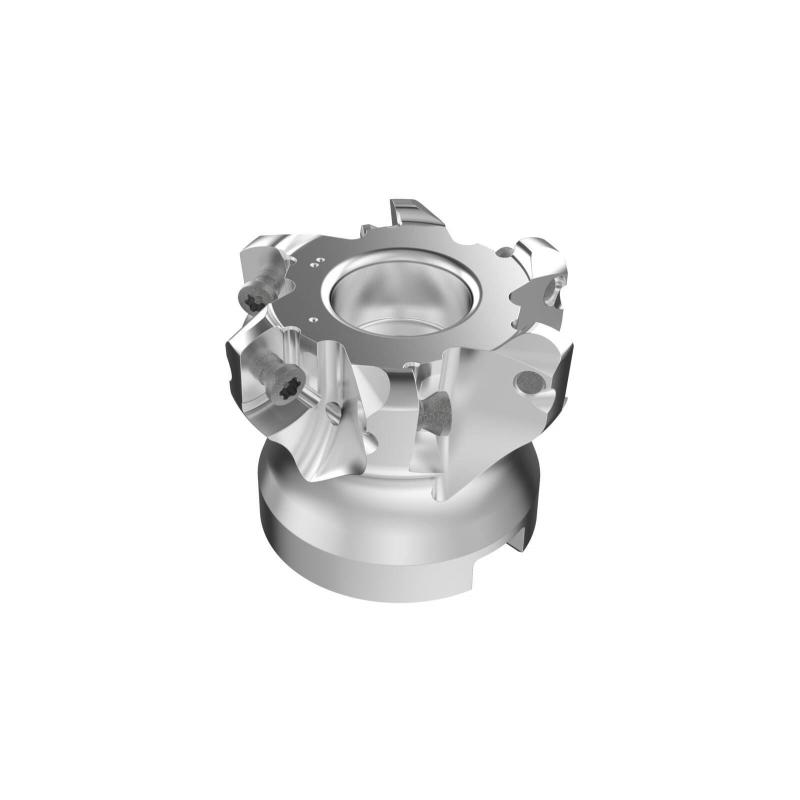

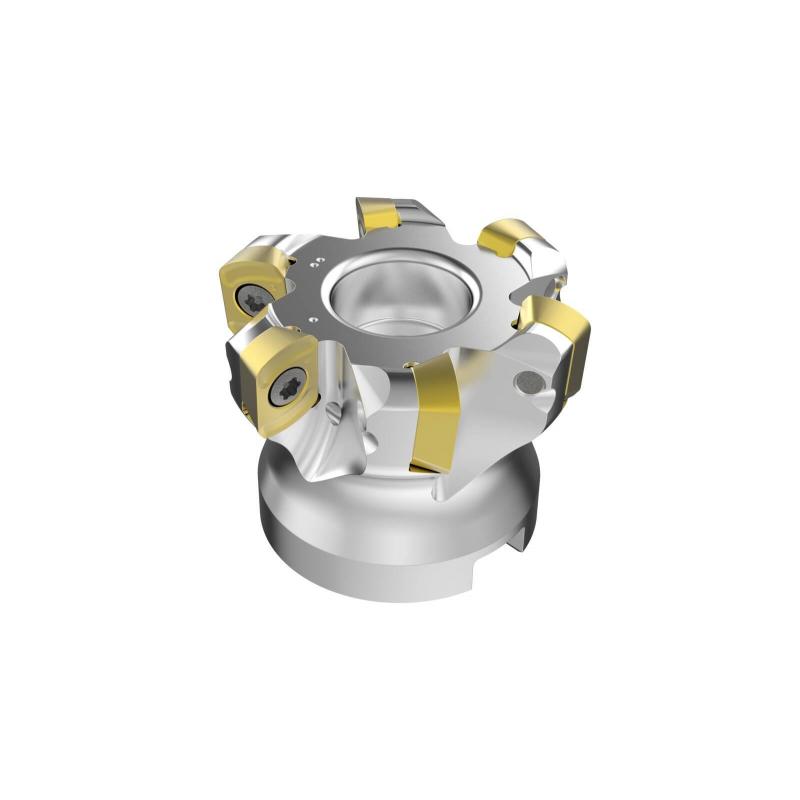

R220.21-0063-LP09.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.417

Maximální otáčky

22100 rpm

Objednací kód produktu

R220.21-0063-LP09.6A

Označení produktu ansi

R220.21-0063-LP09-6A

Item style code

308-01

Číslo položky

03212894

Pocket seat code of the cutter

LP..09T420

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

09

Připojení - strana obrobku

LPKT09T420 / LPKW09T420 / LPHT09T420 / LPHW09T420

Maximální obráběný průměr [mm]

63.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

2.7

Typ upnutí

Arbor

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

1.85

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

6.3

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

50.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

48.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

7.3

Maximální průměr otvoru pro šroubovou interpolaci [mm]

124.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

113.0

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.45

Tloušťka neodřezané vrstvy [mm]

0.7
