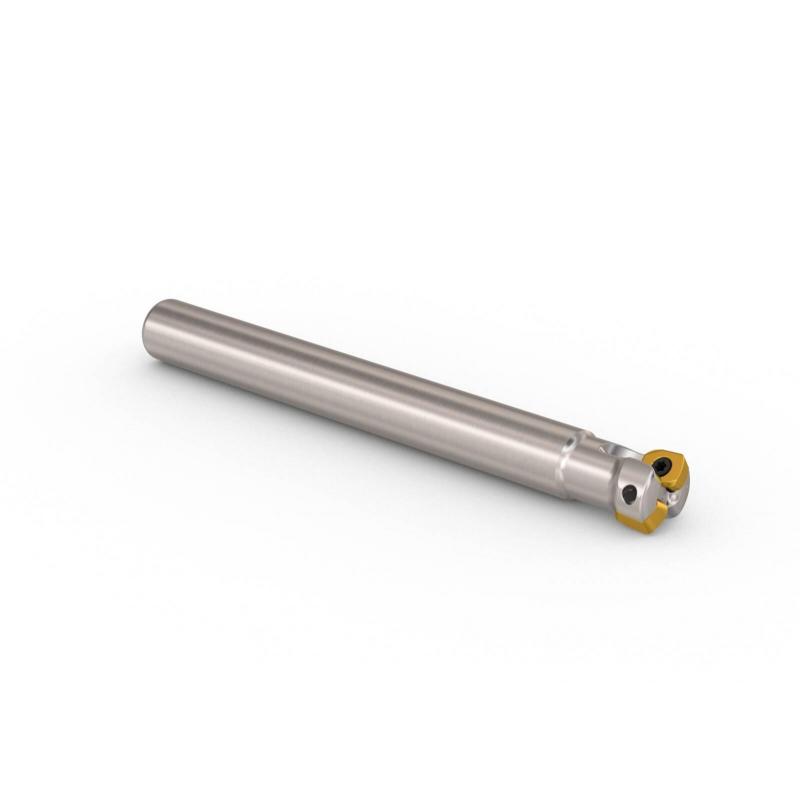

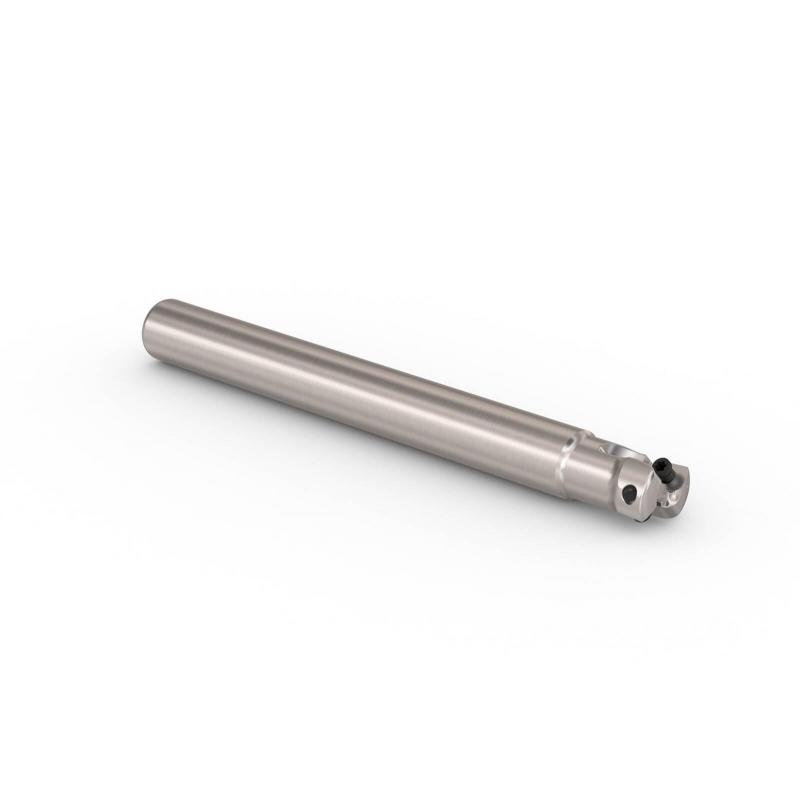

R217.21-1012.0-LP05.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.0555

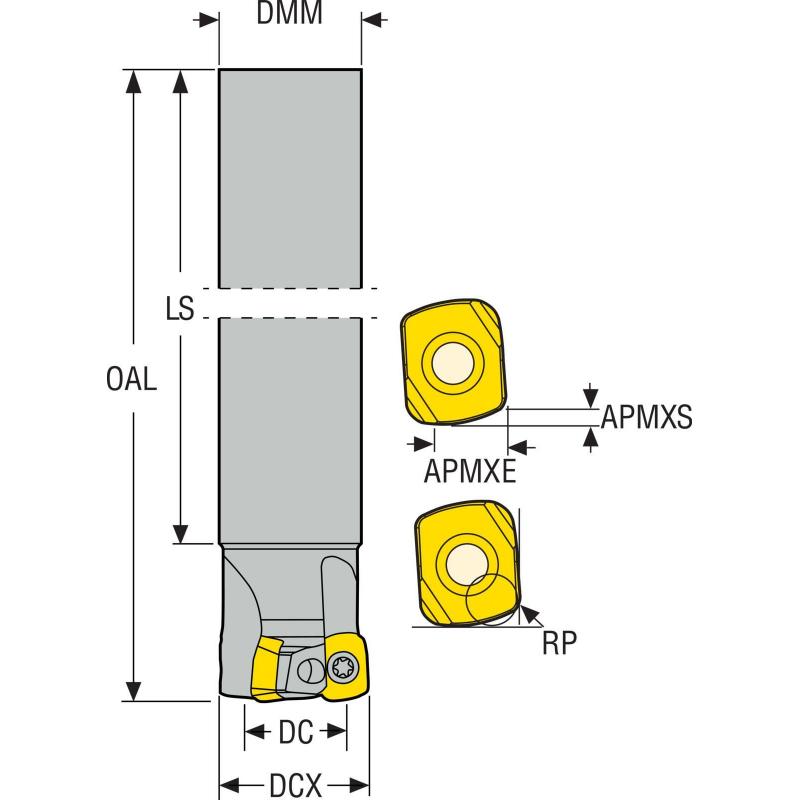

Celková délka

100.0 mm

Délka stopky [mm]

84.0

Maximální otáčky

45000 rpm

Objednací kód produktu

R217.21-1012.0-LP05.2A

Označení produktu ansi

R217.21-1012.0-LP05.2A

Item style code

307-01

Číslo položky

02952509

Pocket seat code of the cutter

LP..05T210

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

05

Připojení - strana obrobku

LPKT05T210 / LPKW05T210 / LPHT05T210 / LPHW05T210

Maximální obráběný průměr [mm]

12.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

10.0

Ortogonální úhel čela [deg]

-8.0

Max. úhel zafrézování [deg]

3.9

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

0.65

Max. hloubka řezu v bočním směru posuvu [mm]

0.65

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

5.4

Radiální úhel čela [deg]

-8.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

3.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

22.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

17.4

Vysunutá délka [mm]

60.0

Tool item surface treatment

Nickel coating

Využitelná max. délka [mm]

60.0

Programovací rádius [mm]

1.5

Tloušťka neodřezané vrstvy [mm]

0.32
