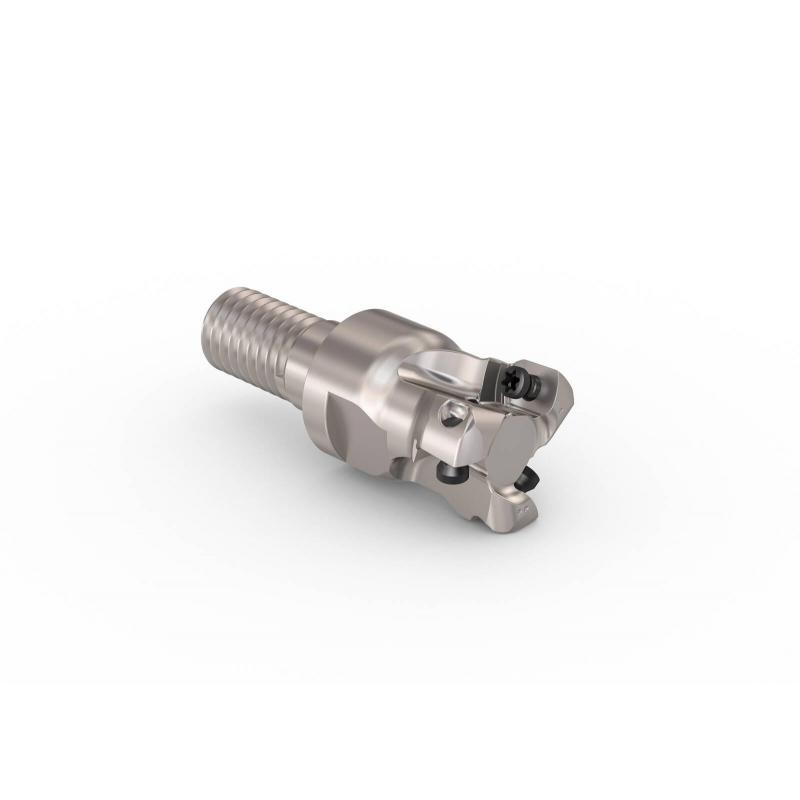

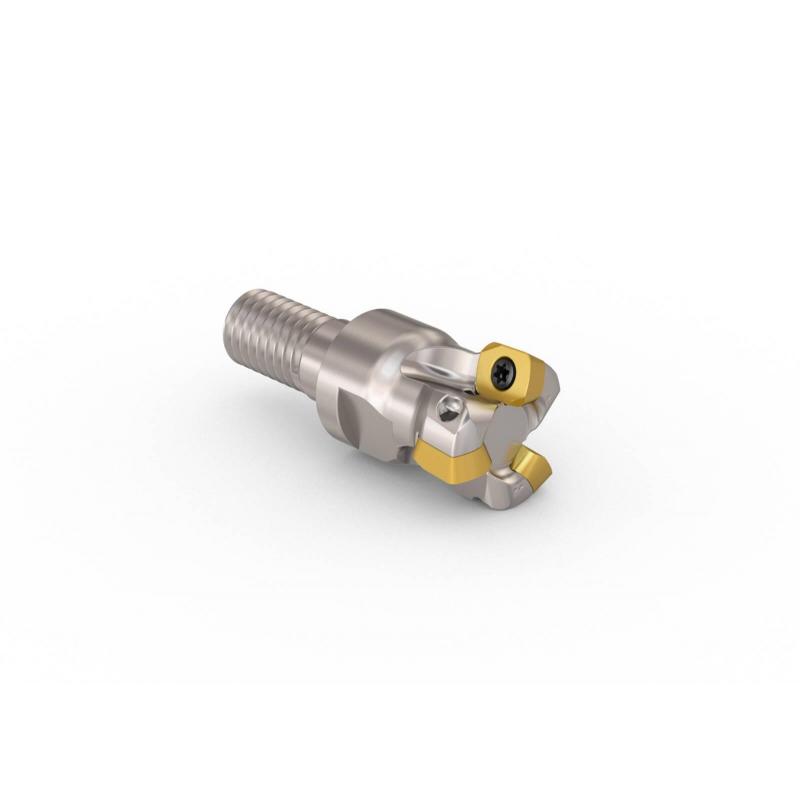

R217.21-0.62508RELP05.3A Fréza (těleso) kopírovací

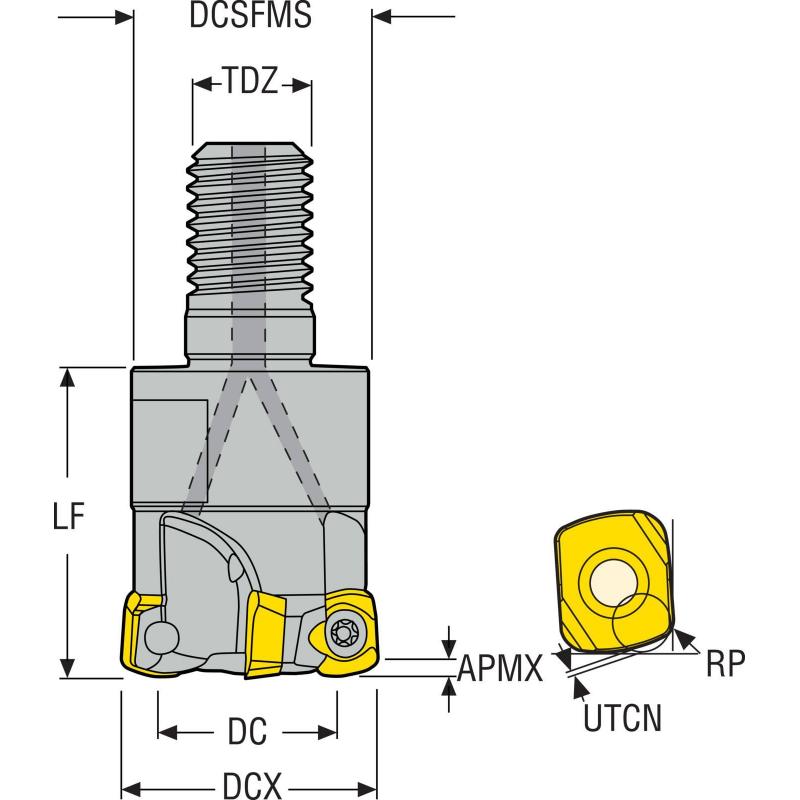

Parametry

Čistá hmotnost [kg]

0.018

Celková délka

37.75 mm

Maximální otáčky

39000 rpm

Objednací kód produktu

R217.21-0.62508RELP05.3A

Označení produktu ansi

R217.21-00.625-08RE-LP05-3A

Item style code

307-01

Číslo položky

02881040

Pocket seat code of the cutter

LP..05T210

Datamatrix on item

0

Kód tvaru destičky

L

Velikost lůžka pro břitovou destičku

05

Velikost závitu

M8

Připojení - strana obrobku

LPKT05T210 / LPKW05T210 / LPHT05T210 / LPHW05T210

Maximální obráběný průměr [mm]

15.875

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.0

Funkční délka [mm]

20.0

Max. úhel zafrézování [deg]

3.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

0.65

Max. hloubka řezu v bočním směru posuvu [mm]

0.65

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

9.2

Průměr stykové plochy ze strany stroje [mm]

13.5

Radiální úhel čela [deg]

-7.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

3.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

29.75

Minimální průměr otvoru pro šroubovou interpolaci [mm]

25.075

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

25.0

Velikost klíče

11.125

Programovací rádius [mm]

1.5

Tloušťka neodřezané vrstvy [mm]

0.32
