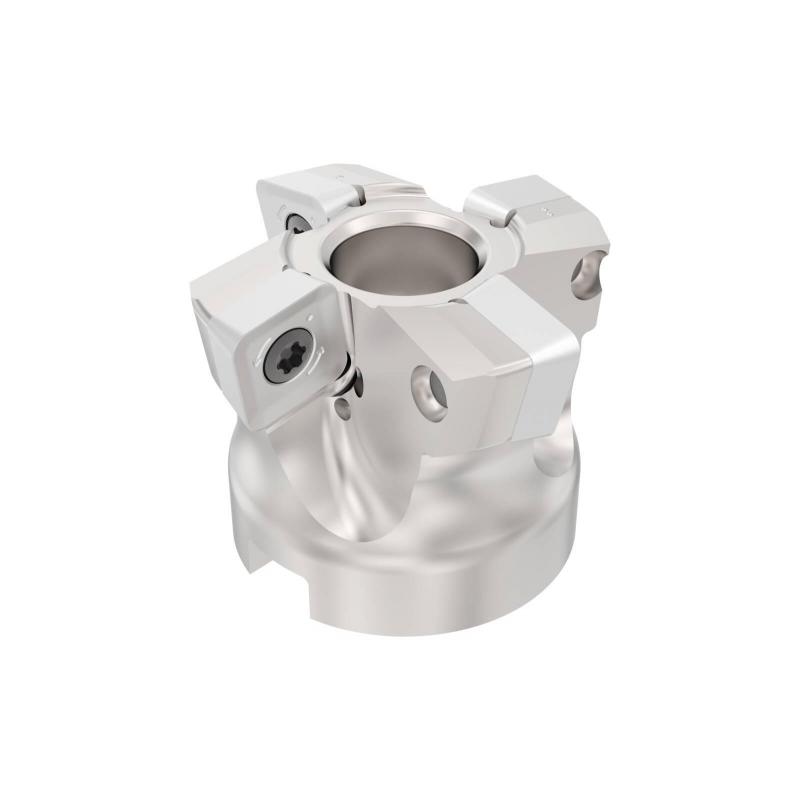

R220.21-02.00-SP14.4A -

Parametry

Čistá hmotnost [kg]

0.65

Maximální otáčky

10700 rpm

Objednací kód produktu

R220.21-02.00-SP14.4A

Označení produktu ansi

R220.21-02.00-SP14.4A

Item style code

308-01

Číslo položky

10068158

Pocket seat code of the cutter

SPKT140523

Datamatrix on item

1

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

14

Připojení - strana obrobku

SPKT140523

Maximální obráběný průměr [mm]

50.8

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-4.5

Úhel nastavení ostří nástroje [deg]

11.0

Úhel nastavení ostří v čelním směru posuvu [deg]

11.0

Úhel nastavení ostří v bočním směru posuvu [deg]

11.0

Funkční délka [mm]

38.1

Max. úhel zafrézování [deg]

3.3

Typ upnutí

Arbor

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

1.8

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

4.9

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

27.9

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

45.45

Radiální úhel čela [deg]

-4.5

Šířka unášecí drážky [mm]

8.15

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

99.6

Minimální průměr otvoru pro šroubovou interpolaci [mm]

78.7

Tool item surface treatment

CrN coating

Programovací rádius [mm]

4.01

Tloušťka neodřezané vrstvy [mm]

1.41
