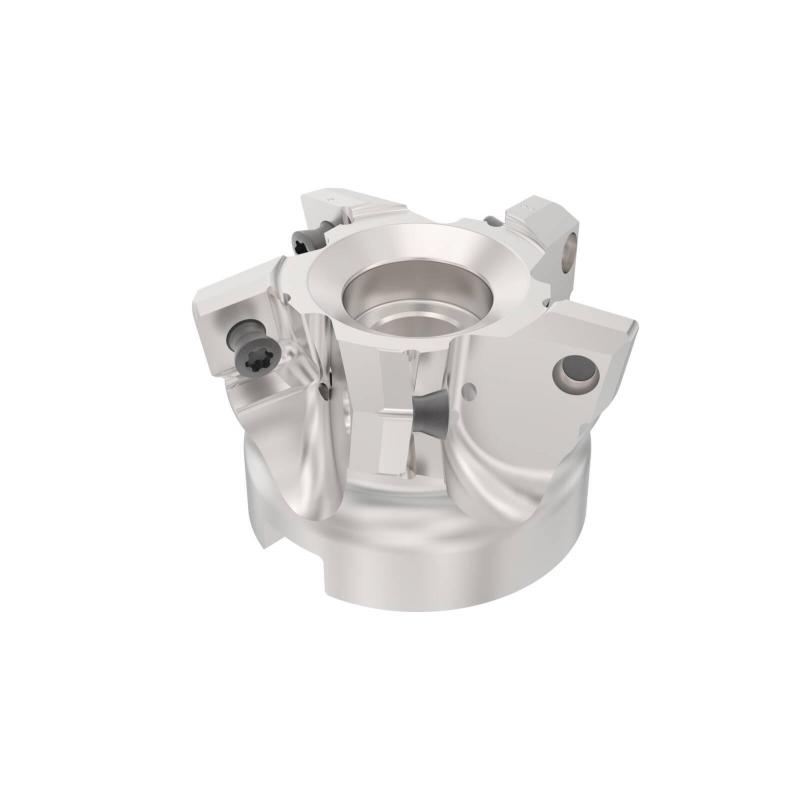

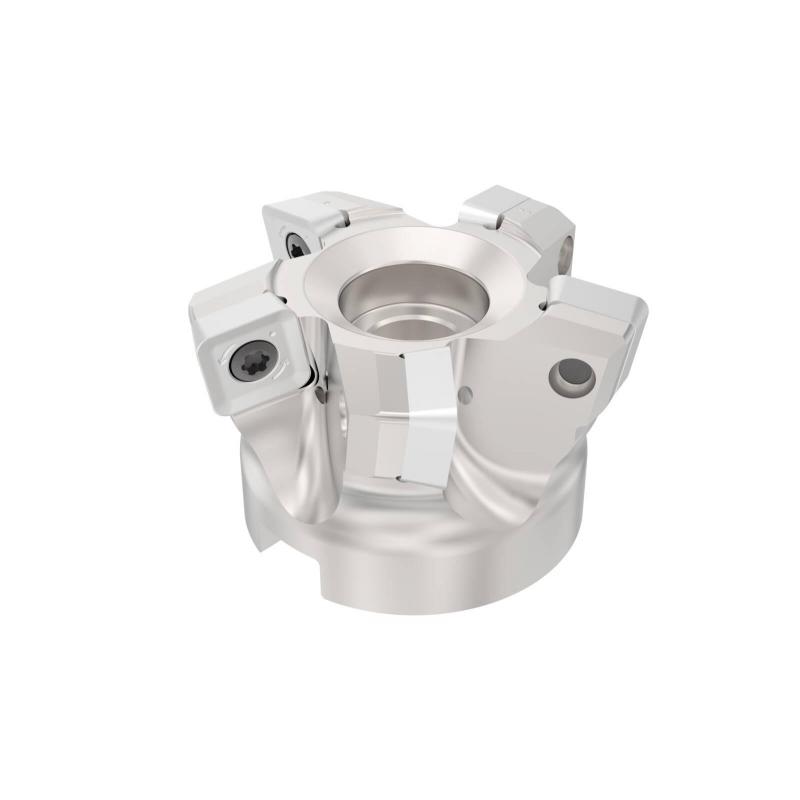

R220.21-0050-SP14.5A -

Parametry

Čistá hmotnost [kg]

0.4

Maximální otáčky

10700 rpm

Objednací kód produktu

R220.21-0050-SP14.5A

Označení produktu ansi

R220.21-0050-SP14.5A

Item style code

308-01

Číslo položky

10068148

Pocket seat code of the cutter

SPKT140523

Datamatrix on item

1

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

14

Připojení - strana obrobku

SPKT140523

Maximální obráběný průměr [mm]

50.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.0

Úhel nastavení ostří nástroje [deg]

11.0

Úhel nastavení ostří v čelním směru posuvu [deg]

11.0

Úhel nastavení ostří v bočním směru posuvu [deg]

11.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

1.8

Typ upnutí

Arbor

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

1.8

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

6.3

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

27.1

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

41.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

10.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

98.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

77.1

Tool item surface treatment

CrN coating

Programovací rádius [mm]

4.04

Tloušťka neodřezané vrstvy [mm]

1.4
