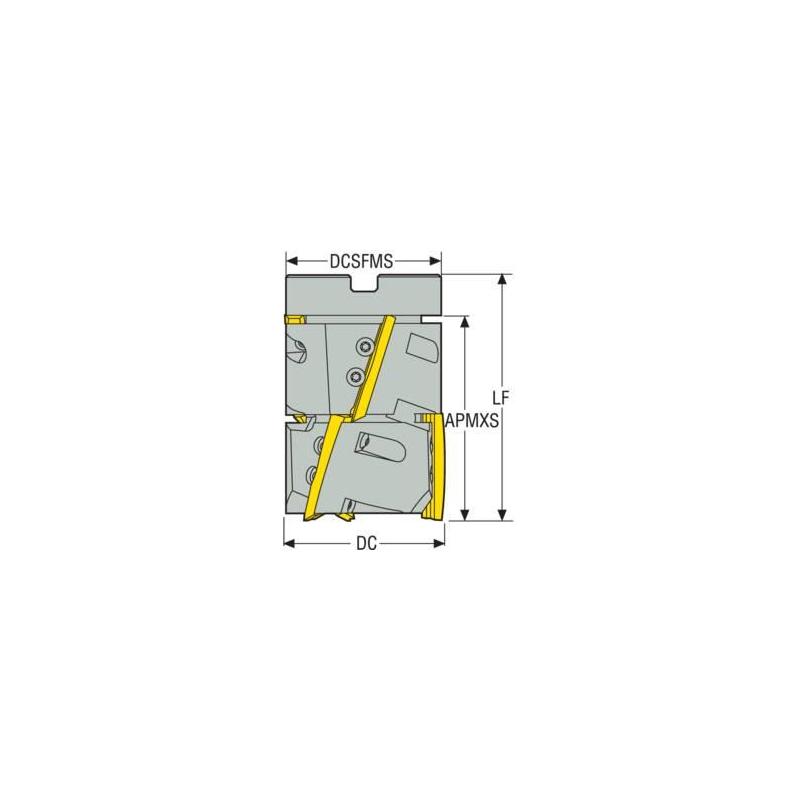

R235.15A-03.00-90 Fréza (těleso)

Parametry

Čistá hmotnost [kg]

3.26

Maximální otáčky

4400 rpm

Objednací kód produktu

R235.15A-03.00-90

Označení produktu ansi

R235.15A-03.00-90

Item style code

308-02

Číslo položky

75056424

Počet břitů

3

Pocket seat code of the cutter

R235.15-080

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

80

Připojení - strana obrobku

R235.15-080

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

0.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

120.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

18.0

Max. hloubka řezu [mm]

88.9

Max. hloubka řezu v bočním směru posuvu [mm]

88.9

Hloubka unášecí drážky [mm]

5.6

Cutting pitch density [close]

Super

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

76.2

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

72.8

Radiální úhel čela [deg]

0.0

Šířka unášecí drážky [mm]

9.525

Materiál řezného prvku

N/A

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

6

Tool item surface treatment

Black oxide

Směr šroubovice břitů

RIGHT
