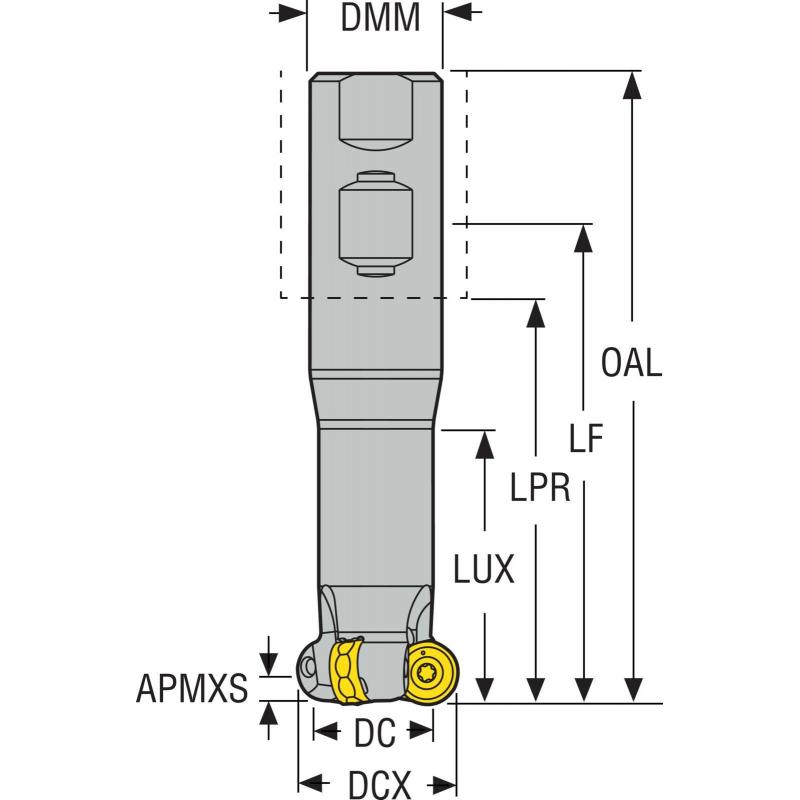

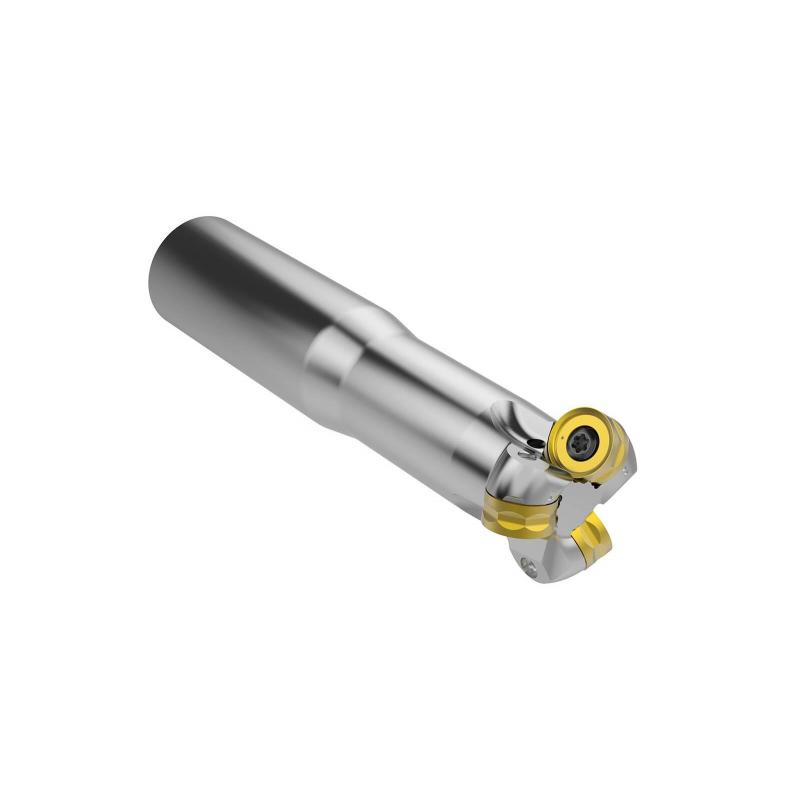

R217.28-01.25-3-06-3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.383

Celková délka

121.5 mm

Délka stopky [mm]

57.9

Maximální otáčky

15600 rpm

Objednací kód produktu

R217.28-01.25-3-06-3A

Označení produktu ansi

R217.28-01.25-3-06-3A

Item style code

307-12

Číslo položky

03092089

Datamatrix on item

0

Maximální obráběný průměr [mm]

31.75

Průměr stopky / otvoru pro trn [mm]

25.3935

Funkční délka [mm]

92.5

Max. úhel zafrézování [deg]

0.4

Typ upnutí

Weldon

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Obráběcí průměr [mm]

19.8

Radiální úhel čela [deg]

-13.5

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

61.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

51.55

Vysunutá délka [mm]

63.6

Využitelná max. délka [mm]

65.47
