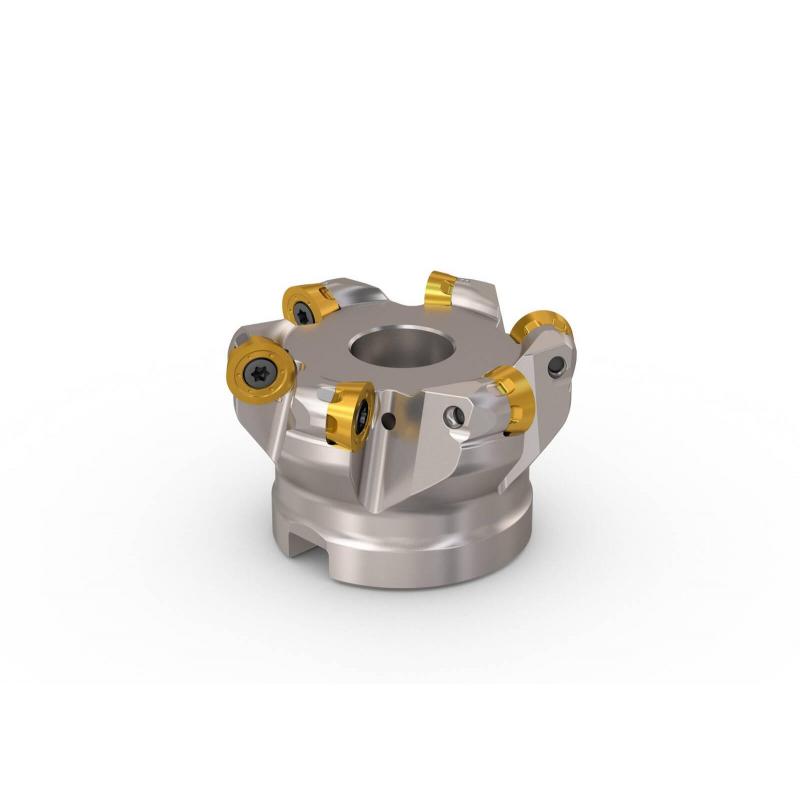

R220.29I-02.50-06.7A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.4315

Maximální otáčky

11200 rpm

Objednací kód produktu

R220.29I-02.50-06.7A

Označení produktu ansi

R220.29I-02.50-06-7A

Item style code

308-01

Číslo položky

02949645

Datamatrix on item

0

Maximální obráběný průměr [mm]

63.5

Funkční délka [mm]

38.1

Max. úhel zafrézování [deg]

4.6

Typ upnutí

Arbor

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

4.9

Obráběcí průměr [mm]

51.5

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

8.15

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

125.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

115.0
