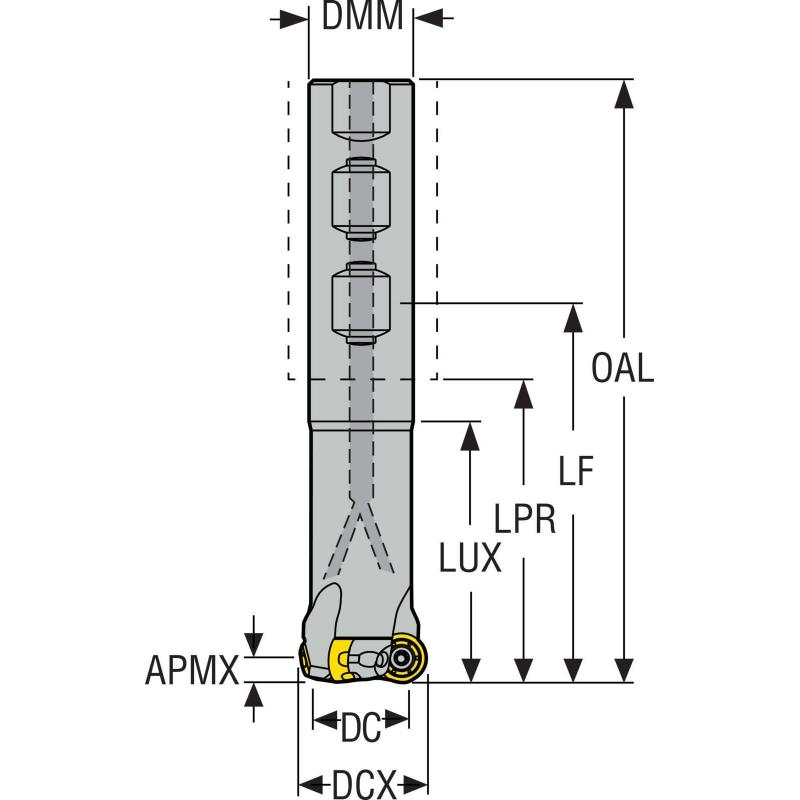

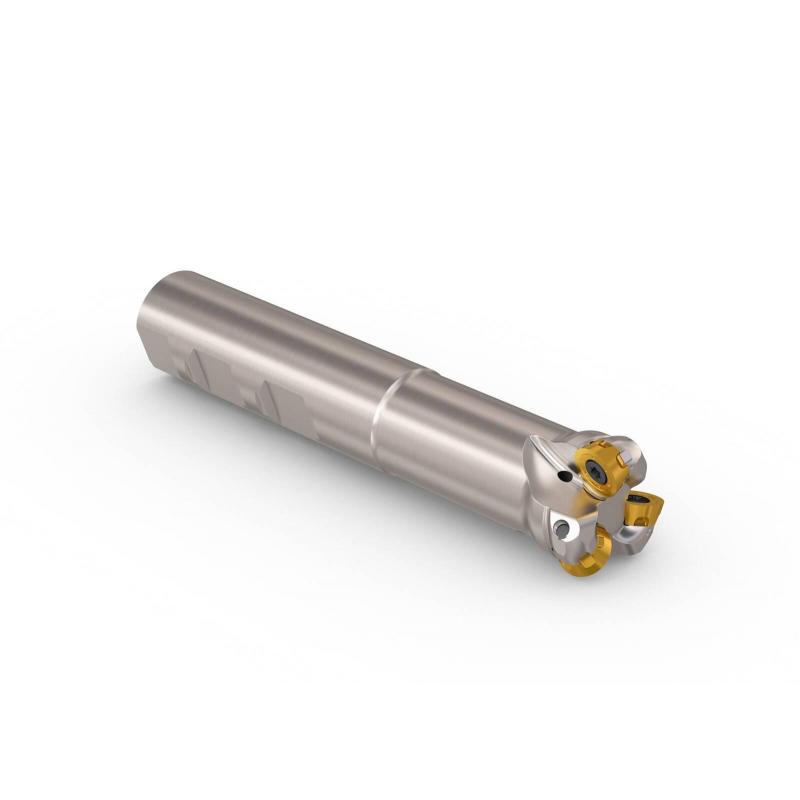

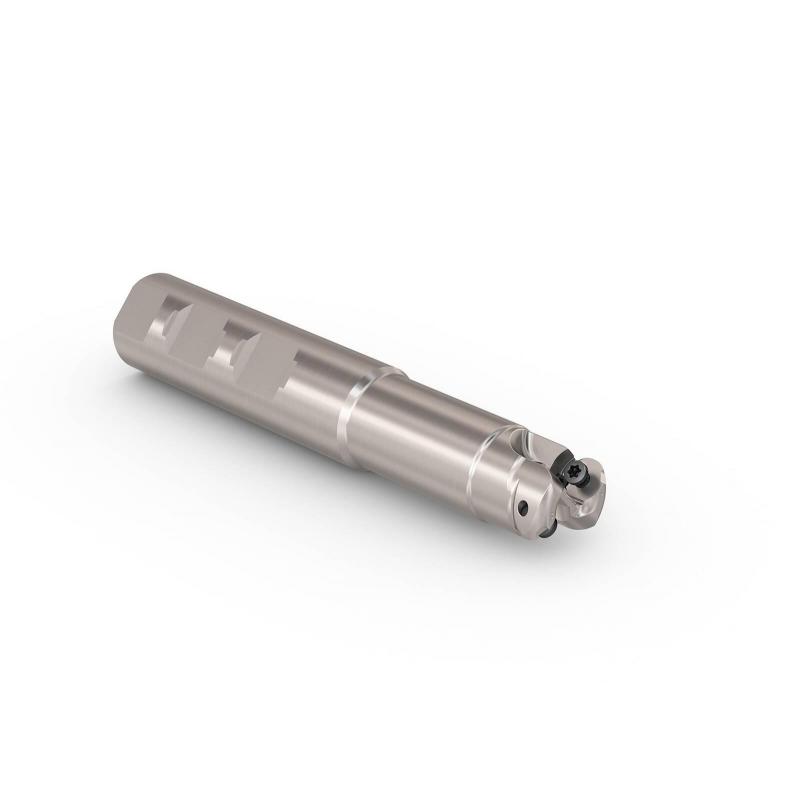

R217.29I-01.00-3F-06.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.4775

Celková délka

146.8 mm

Délka stopky [mm]

83.3

Maximální otáčky

17700 rpm

Objednací kód produktu

R217.29I-01.00-3F-06.2A

Označení produktu ansi

R217.29I-01.00-3F-06-2A

Item style code

307-05

Číslo položky

02949640

Datamatrix on item

0

Maximální obráběný průměr [mm]

25.4

Průměr stopky / otvoru pro trn [mm]

25.4

Funkční délka [mm]

117.83

Max. úhel zafrézování [deg]

12.0

Typ upnutí

Weldon

Axiální úhel čela [deg]

-4.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Obráběcí průměr [mm]

13.4

Radiální úhel čela [deg]

-3.0

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.8

Minimální průměr otvoru pro šroubovou interpolaci [mm]

38.8

Vysunutá délka [mm]

63.5

Využitelná max. délka [mm]

63.5
