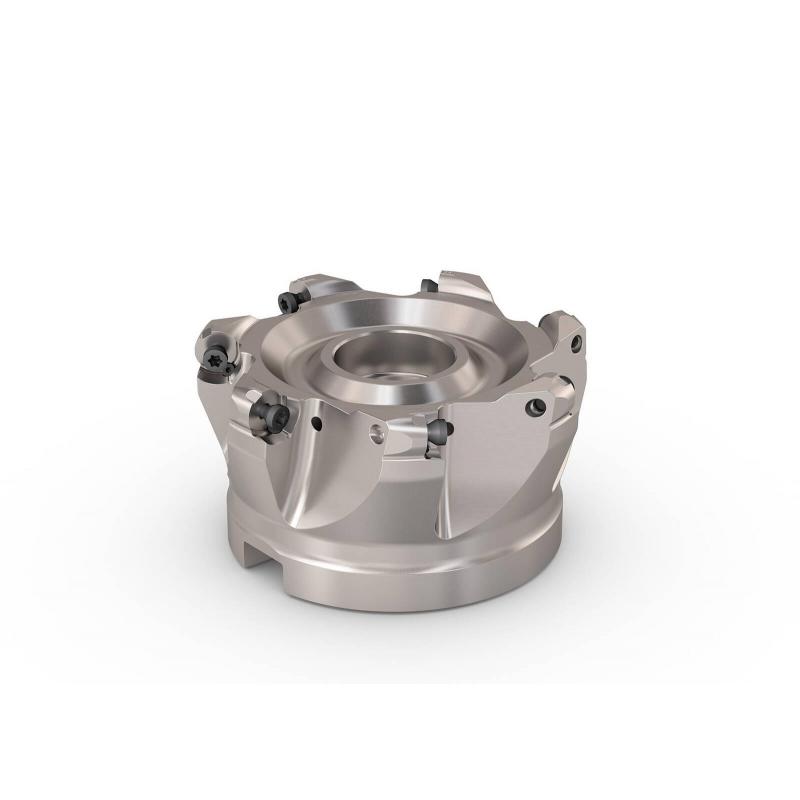

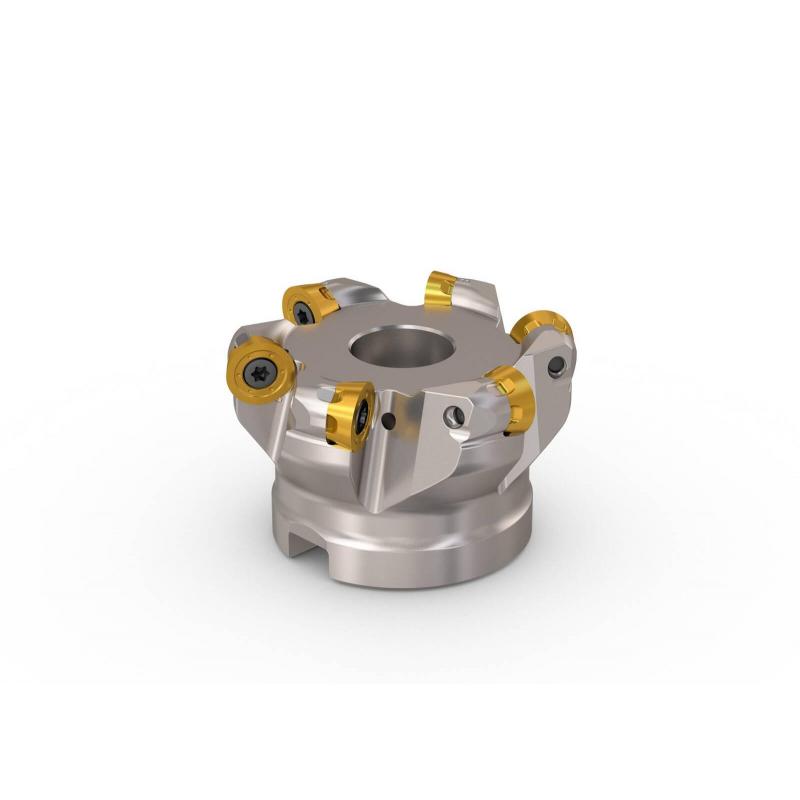

R220.29I-0092-06.7A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.3424

Maximální otáčky

9200 rpm

Objednací kód produktu

R220.29I-0092-06.7A

Označení produktu ansi

R220.29I-0092-06.7A

Item style code

308-01

Číslo položky

02949628

Datamatrix on item

0

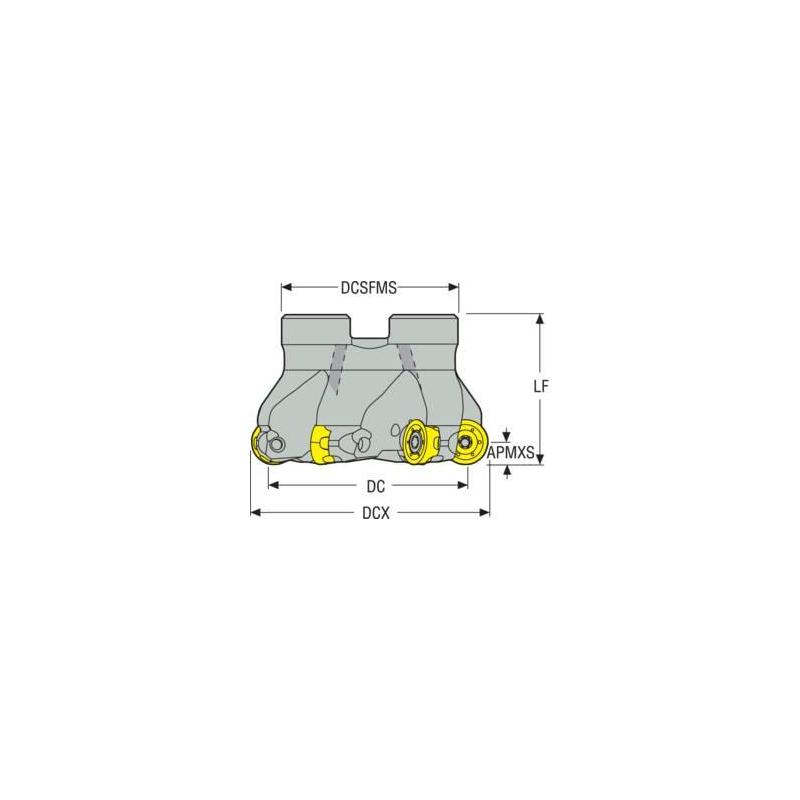

Maximální obráběný průměr [mm]

92.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

2.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

8.0

Obráběcí průměr [mm]

80.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-3.0

Šířka unášecí drážky [mm]

14.4

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

182.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

172.0
