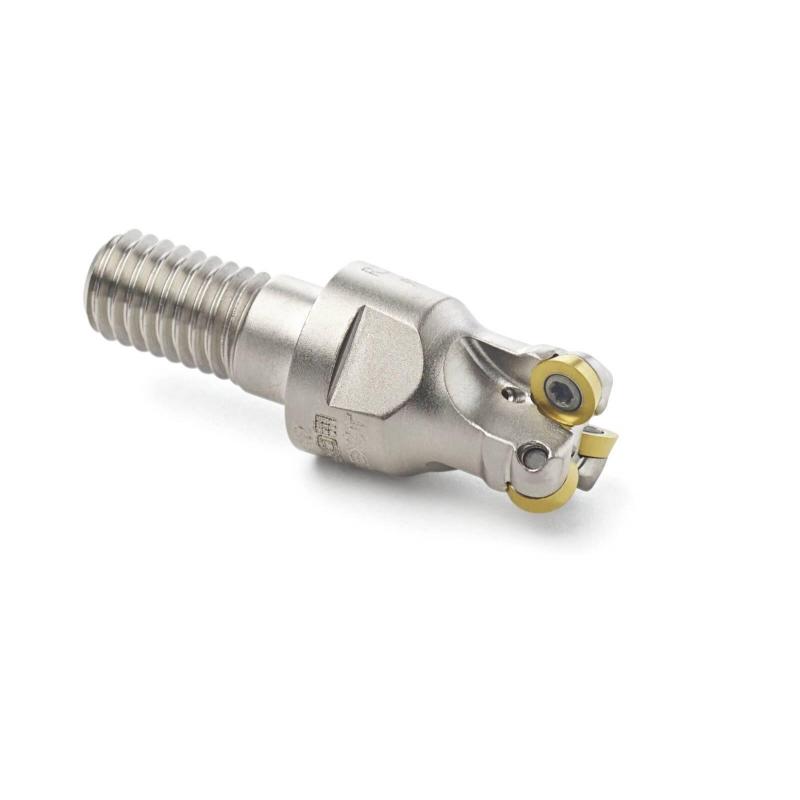

R217.29-1020.RE-025.5A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.044

Maximální otáčky

50000 rpm

Objednací kód produktu

R217.29-1020.RE-025.5A

Označení produktu ansi

R217.29-1020.RE-025.5A

Item style code

307-05

Číslo položky

02643352

Datamatrix on item

0

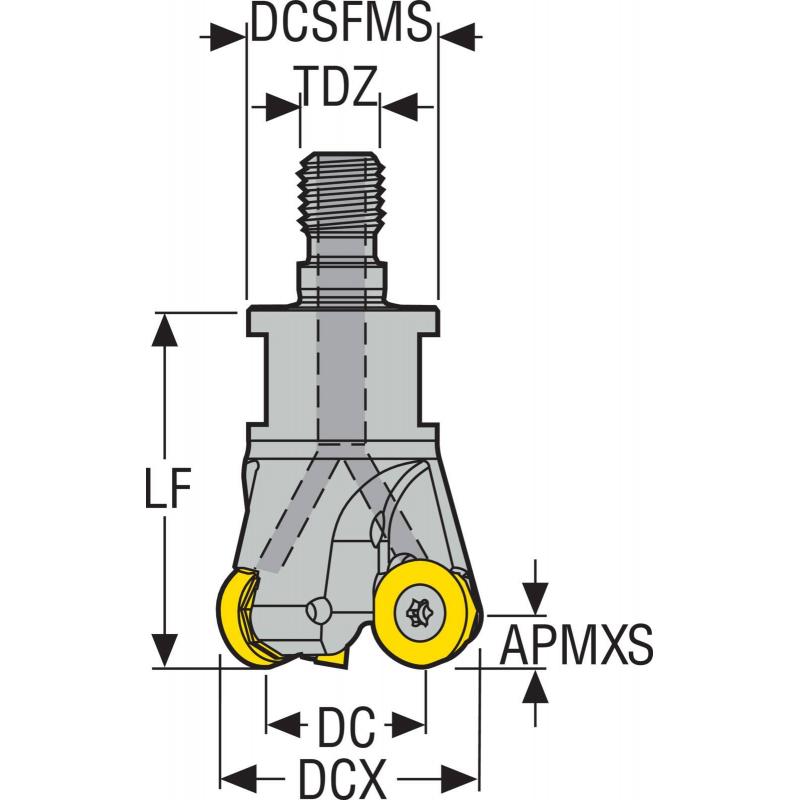

Velikost závitu

M10

Maximální obráběný průměr [mm]

20.0

Funkční délka [mm]

23.0

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

2.5

Max. hloubka řezu v bočním směru posuvu [mm]

2.5

Obráběcí průměr [mm]

15.0

Průměr stykové plochy ze strany stroje [mm]

18.0

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

2.5

Maximální průměr otvoru pro šroubovou interpolaci [mm]

38.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

35.0

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15.0
