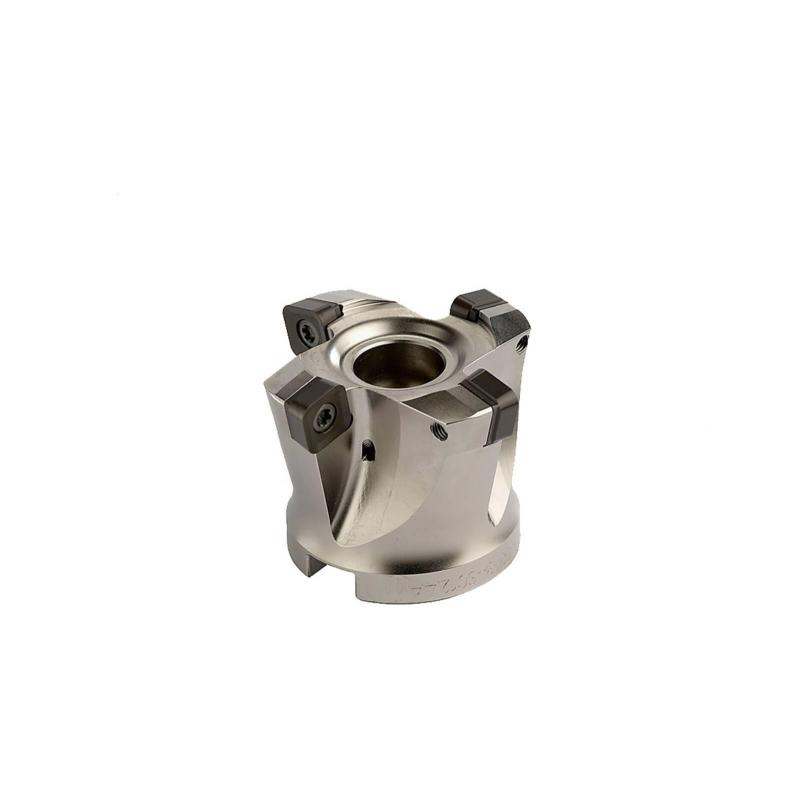

R220.21-8160-SC12.7 Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

3.72

Maximální otáčky

6000 rpm

Objednací kód produktu

R220.21-8160-SC12.7

Označení produktu ansi

R220.21-8160-SC12.7

Item style code

308-01

Číslo položky

02585975

Pocket seat code of the cutter

SC.T1206..

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

12

Připojení - strana obrobku

SCET1206.. / SCMT1206..

Maximální obráběný průměr [mm]

160.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

12.5

Úhel nastavení ostří v čelním směru posuvu [deg]

12.5

Úhel nastavení ostří v bočním směru posuvu [deg]

12.5

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.7

Typ upnutí

Arbor

Axiální úhel čela [deg]

2.0

Max. hloubka řezu [mm]

1.5

Max. hloubka řezu v bočním směru posuvu [mm]

1.5

Hloubka unášecí drážky [mm]

9.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

141.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Tool item surface treatment

Nickel coating

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7

Programovací rádius [mm]

4.4

Tloušťka neodřezané vrstvy [mm]

1.1
