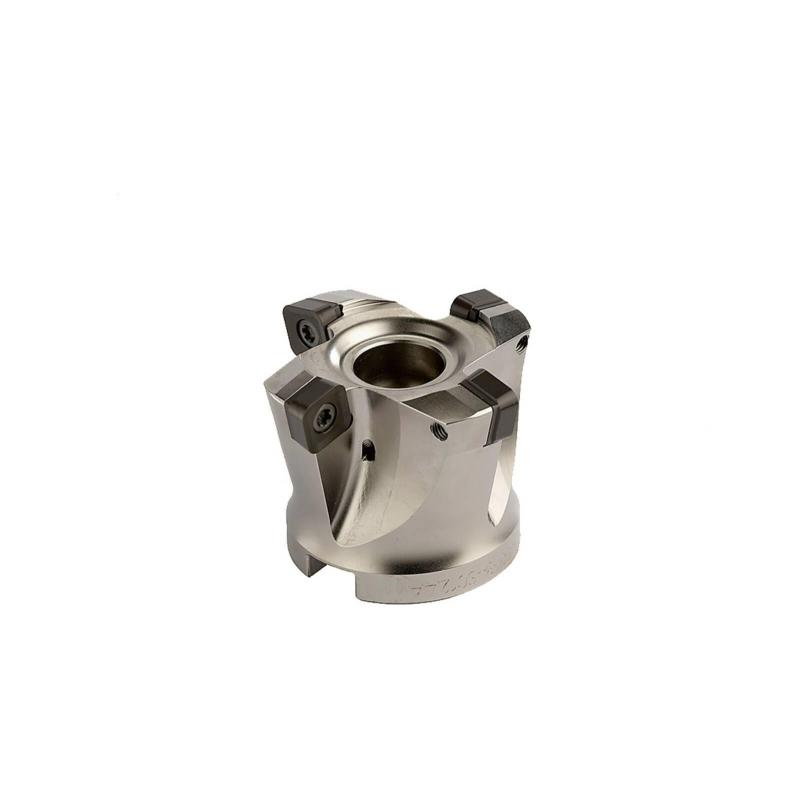

R220.21-0125-SC12.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

2.39

Maximální otáčky

6800 rpm

Objednací kód produktu

R220.21-0125-SC12.6A

Označení produktu ansi

R220.21-0125-SC12.6A

Item style code

308-01

Číslo položky

02585974

Pocket seat code of the cutter

SC.T1206..

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

12

Připojení - strana obrobku

SCET1206.. / SCMT1206..

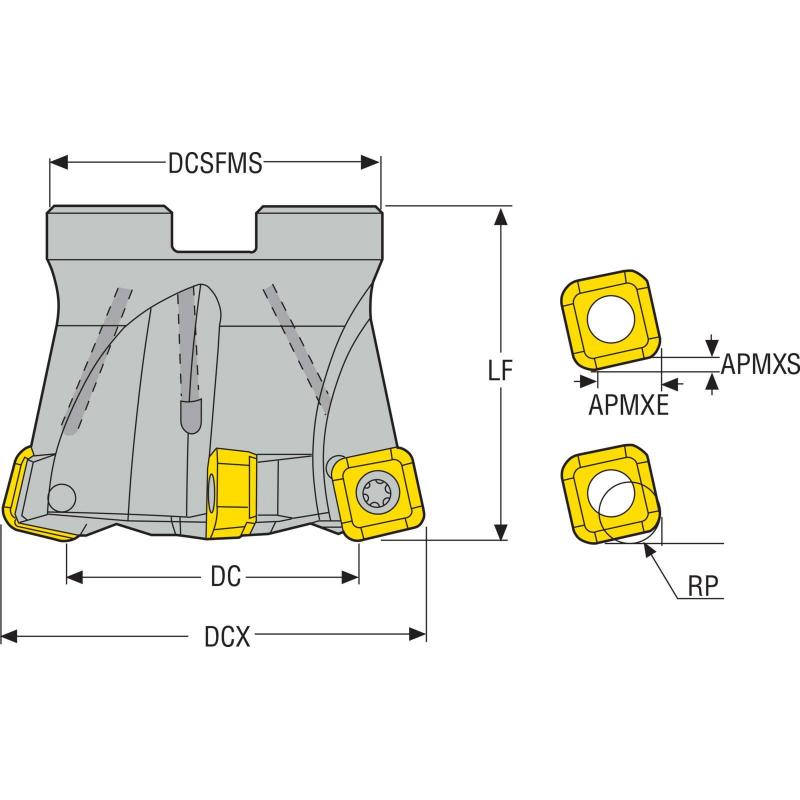

Maximální obráběný průměr [mm]

125.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

12.5

Úhel nastavení ostří v čelním směru posuvu [deg]

12.5

Úhel nastavení ostří v bočním směru posuvu [deg]

12.5

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.7

Typ upnutí

Arbor

Axiální úhel čela [deg]

2.0

Max. hloubka řezu [mm]

1.5

Max. hloubka řezu v bočním směru posuvu [mm]

1.5

Hloubka unášecí drážky [mm]

9.0

Cutting pitch density [close]

Coarse

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

106.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

248.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

231.0

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

4.4

Tloušťka neodřezané vrstvy [mm]

1.1
