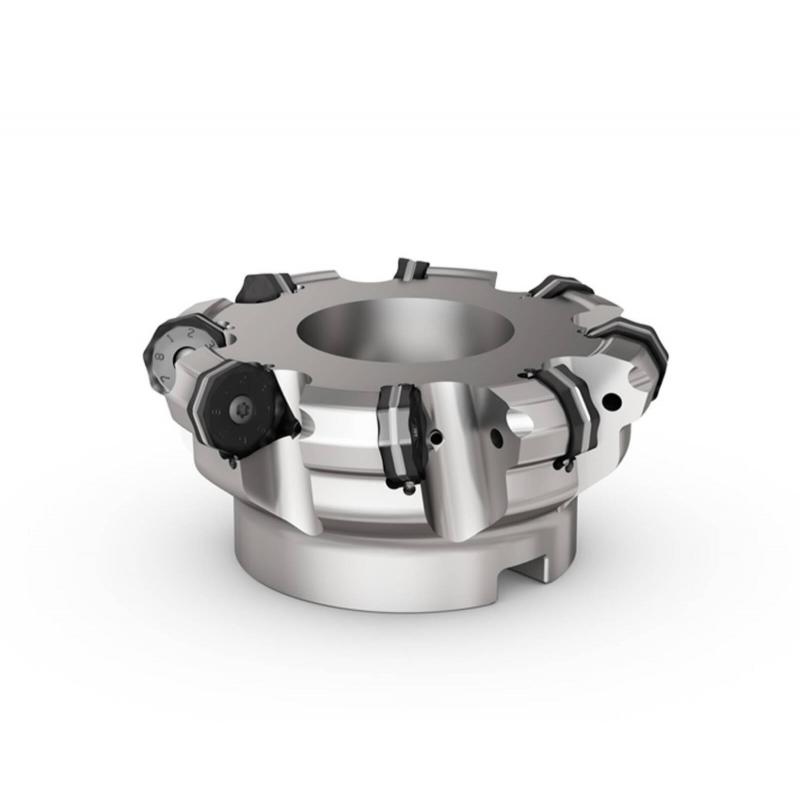

R220.21-06.00-ON09-10 Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

3.488

Maximální otáčky

3200 rpm

Objednací kód produktu

R220.21-06.00-ON09-10

Označení produktu ansi

R220.21-06.00-ON09-10

Item style code

308-01

Číslo položky

02848788

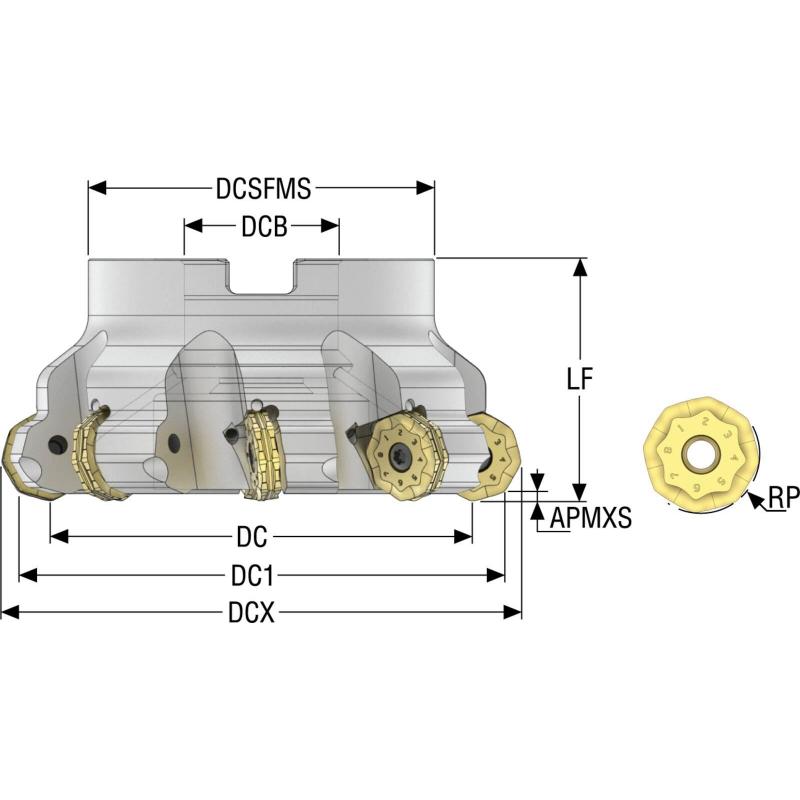

Maximální obráběný průměr [mm]

162.27

Úhel nastavení ostří nástroje [deg]

16.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

16.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-8.0

Max. hloubka řezu [mm]

2.4

Max. hloubka řezu v bočním směru posuvu [mm]

2.0

Hloubka unášecí drážky [mm]

11.3

Obráběcí průměr [mm]

137.75

Průměr centrálního otvoru [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

110.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

19.2

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Programovací rádius [mm]

10.28

Tloušťka neodřezané vrstvy [mm]

0.85
