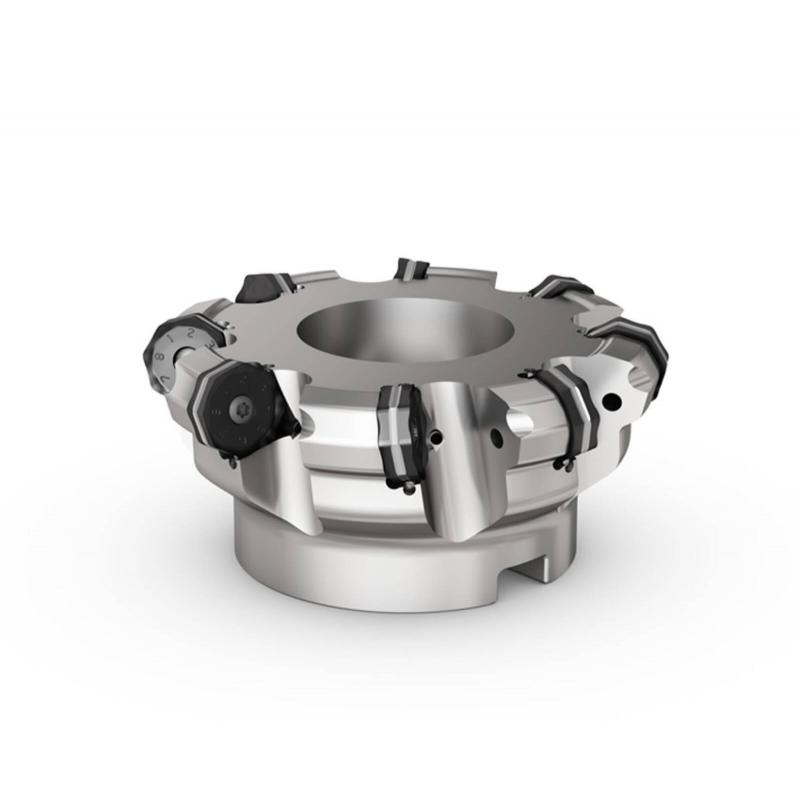

R220.21-03.00-ON09-6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.834

Maximální otáčky

4400 rpm

Objednací kód produktu

R220.21-03.00-ON09-6A

Označení produktu ansi

R220.21-03.00-ON09-6A

Item style code

308-01

Číslo položky

02848785

Maximální obráběný průměr [mm]

86.07

Úhel nastavení ostří nástroje [deg]

16.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

16.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-8.0

Max. hloubka řezu [mm]

2.4

Max. hloubka řezu v bočním směru posuvu [mm]

2.0

Hloubka unášecí drážky [mm]

5.7

Obráběcí průměr [mm]

61.55

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

9.7

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Programovací rádius [mm]

10.28

Tloušťka neodřezané vrstvy [mm]

0.85
