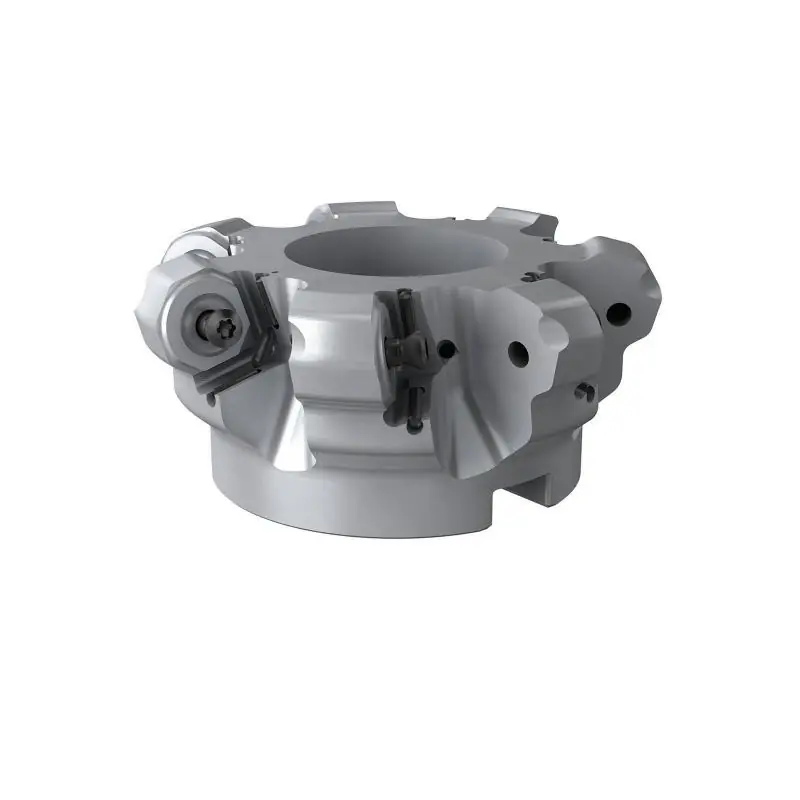

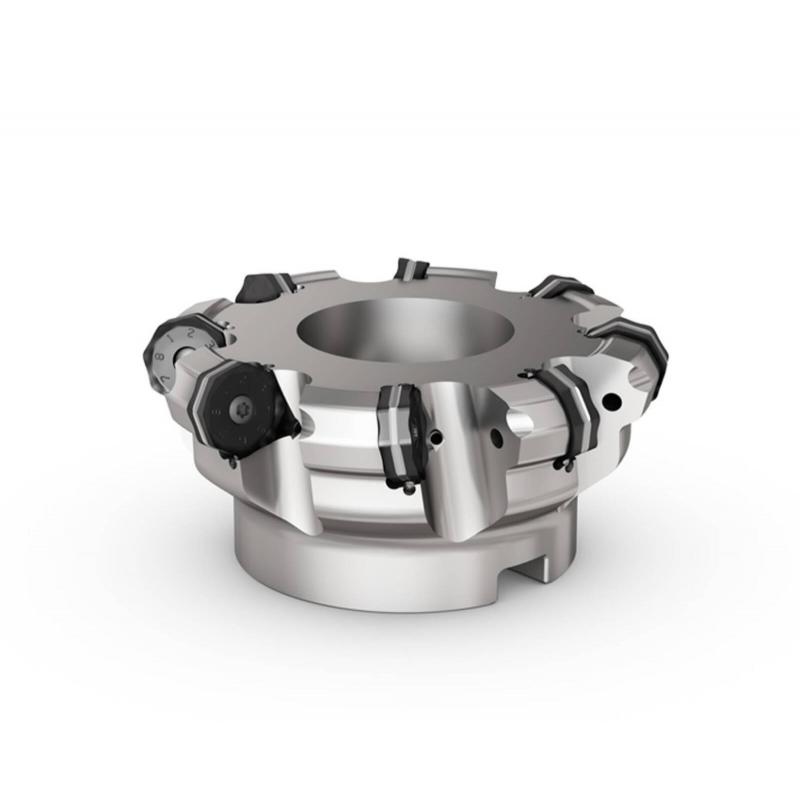

R220.21-0100-ON09-7A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.415

Maximální otáčky

3900 rpm

Objednací kód produktu

R220.21-0100-ON09-7A

Označení produktu ansi

R220.21-0100-ON09-7A

Item style code

308-01

Číslo položky

02848782

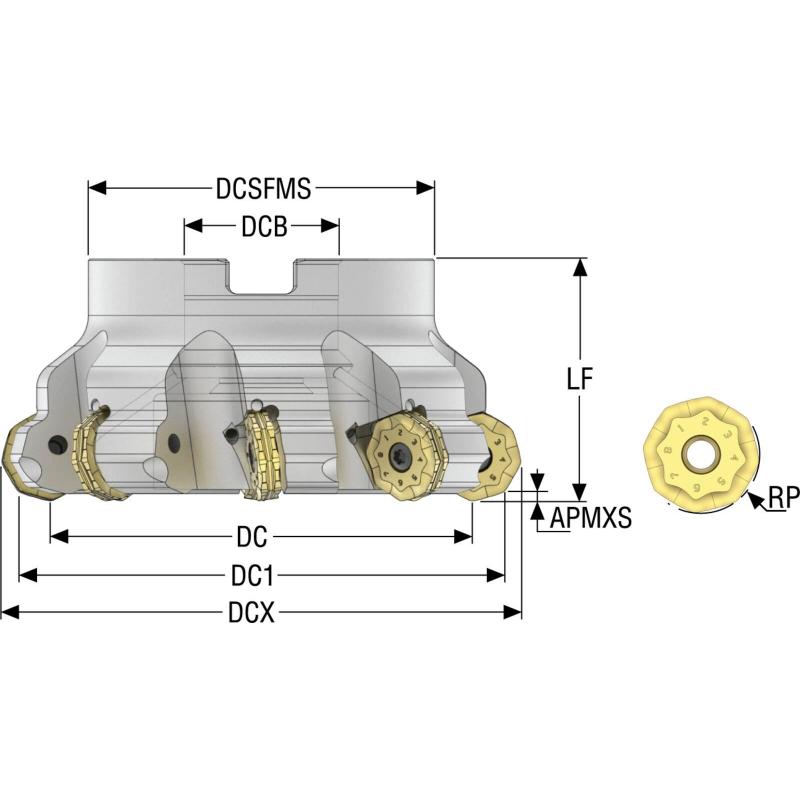

Maximální obráběný průměr [mm]

109.9

Úhel nastavení ostří nástroje [deg]

16.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

16.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-8.0

Max. hloubka řezu [mm]

2.0

Max. hloubka řezu v bočním směru posuvu [mm]

2.0

Hloubka unášecí drážky [mm]

8.0

Obráběcí průměr [mm]

85.35

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

14.4

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Programovací rádius [mm]

10.28

Tloušťka neodřezané vrstvy [mm]

0.85
