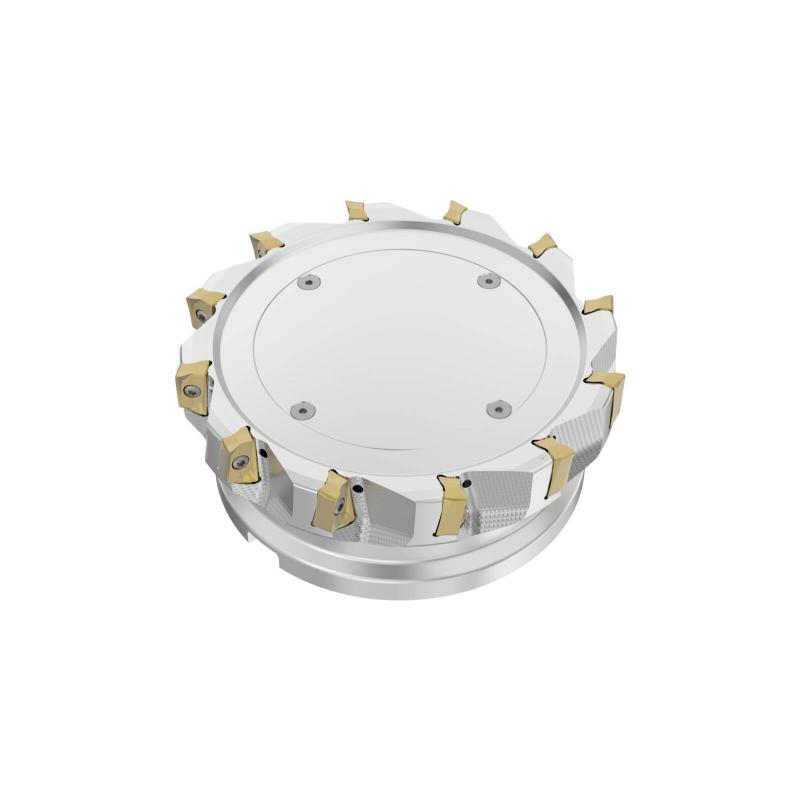

R220.64-8160-ZO16-12A Fréza (těleso) Power 4

Parametry

Čistá hmotnost [kg]

5.055

Maximální otáčky

5100 rpm

Objednací kód produktu

R220.64-8160-ZO16-12A

Označení produktu ansi

R220.64-8160-ZO16-12A

Item style code

308-02

Číslo položky

03307754

Pocket seat code of the cutter

ZOMX1607

Připojení - strana obrobku

ZOMX1607

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-19.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

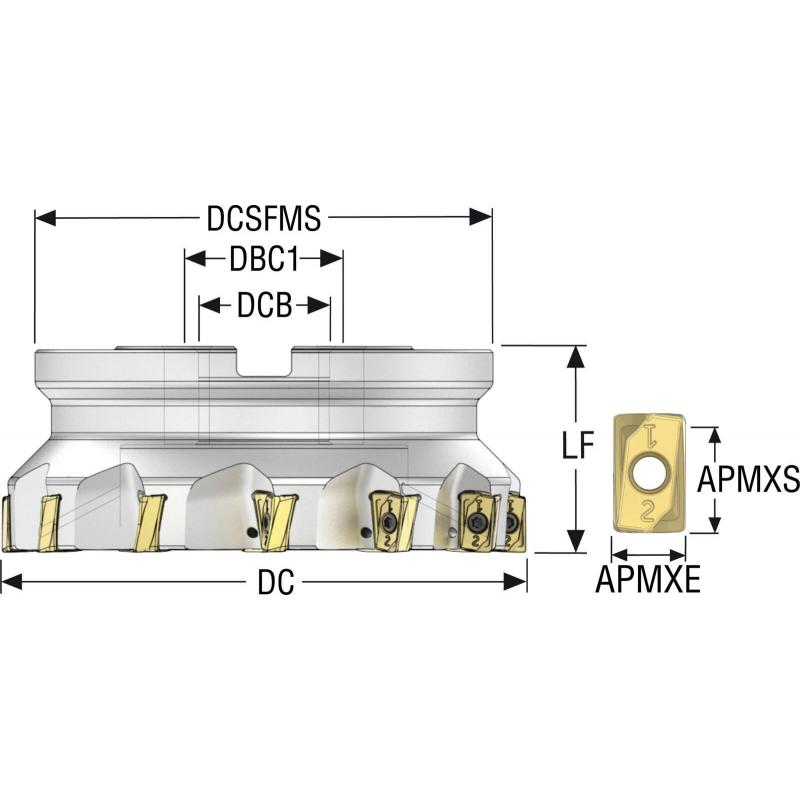

Funkční délka [mm]

63.0

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-1.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-19.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Tool item surface treatment

Polished

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7

Tlak chladící kapaliny [bar]

30.0
